حلقه انبساط لوله یا Expansion loop چیست؟
حلقه انبساط لوله چیست ؟

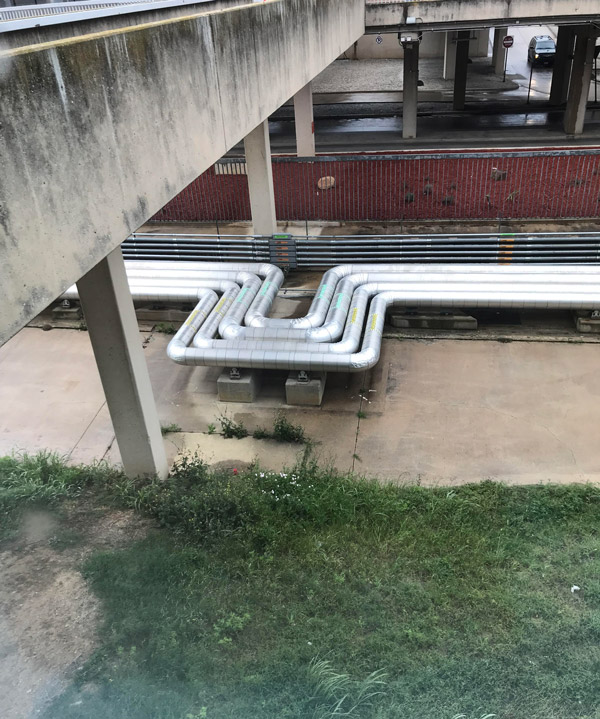

حلقه انبساط لوله یا Expansion loop قطعه ای است که وظیفه اصلی آن حفاظت لوله به هنگام افزایش درجه حرارت است. خطوط لوله در دمای محیط نصب شده و انتقال دهنده سیالات داغ، اب و بخار در دمای بالاتری نسبت به دمای محیط می باشند. در نتیجه خطوط لوله مخصوصا در جهت طولی به دلیل افزایش دما از دمای محیط به دمای عملیاتی انبساط میابند. پیامد این اثر به وجود امدن تنش هایی در نقاط خاصی از سیسنم توزیع همچون اتصالات لوله ها است که باعث شکسته شدن انها می شود.
اتصالات انبساطی و حلقه ها ممکن است در هر سیستم لوله کشی که حاوی مایعات با دمای بالاتر از دمای اتاق معمولی باشد ، مورد نیاز باشد. بیشتر لوله کشی در سیستم های تجاری از فلزات تشکیل شده است. مواد لوله کشی معمول شامل مس ، آهن سیاه ، فولاد و فولاد ضد زنگ است. وقتی گرما به فلز وارد می شود ، انبساط حرارتی پیدا می کند. سرعت انبساط به فلز و گرمای اعمال شده بستگی دارد.
در لوله کشی ، دو جهت وجود دارد که می تواند انبساط حرارتی در آنها رخ دهد: محیطی و طولی. افزایش طول دور قابل اغماض است و بنابراین نگران کننده نیست. اما انبساط طولی ، بسته به مدت زمان اجرای یک لوله ، می تواند چندین اینچ یا بیشتر باشد. از آنجا که لوله کشی سخت است ، اگر تغییر طول از طریق اتصالات انبساطی یا حلقه ها پیش بینی نشود ، لوله ها می توانند اتصالات را برش داده و باعث پارگی شوند. فلزات مختلف با سرعتهای مختلف منبسط می شوند ، اما همه آنها با افزودن گرما منبسط می شوند. اتصالات انبساط و حلقه ها باعث می شوند که لوله ها بدون خرابی منبسط شوند.
جهت فراگیری بهتر مباحث تاسیساتی، می توانید پک های آموزشی زیر را خریداری و دانلود نمایید:
خرید پکیج آموزش لوله کشی فاضلاب در رویت
خرید فول پکیج آموزش رویت تاسیسات
انواع حلقه انبساط لوله یا Expansion loop
انواع مختلفی از اتصالات و حلقه ها وجود دارد که می تواند برای جبران تغییر طول استفاده شود. هر نوع اتصالات یا حلقه کار برد متفاوتی دارد. از جمله شرایط حاکم بر نوع اتصالات یا حلقه مورد استفاده می توان به وزن ، مواد ، اندازه ، طول ، تکیه گاه ها ، فضای موجود ، فشار و دما اشاره کرد.
هر سیستم لوله کشی دارای لنگر و راهنمای لوله خواهد بود. لنگرها لوله را ثابت می کنند تا حرکت نکند ، در حالی که راهنماها (Guid) حرکت جانبی را مهار می کنند اما اجازه حرکت طولی را می دهند. این امر باعث افزایش محدود شدن لوله کشی و هدایت آن به سمت حلقه می شود. این حلقه برای جذب انبساط طراحی شده است.
سیستمهایی که ممکن است به حفاظت از انبساط نیاز داشته باشند شامل موارد زیر هستند: بخار فشار کم ، بخار فشار متوسط ، بخار فشار بالا ، گرمایش منبع آب گرم ، گرمایش برگشت آب گرم ، تأمین آب گرم خانگی (105 درجه ، 140 درجه و 180 درجه) و بازگشت آب گرم خانگی.
