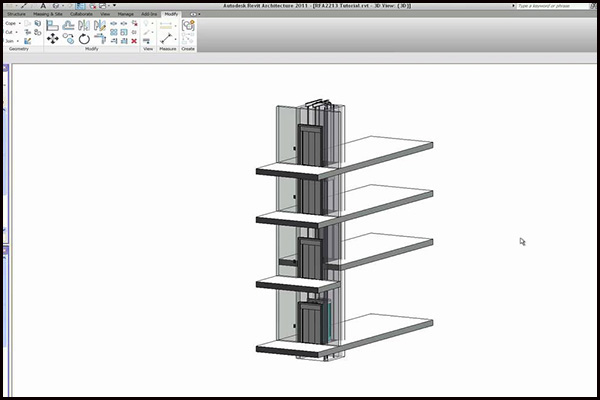

آموزش مراحل ترسیم و گذاشتن آسانسور در رویت
نرم‌افزار Revit یکی از پرکاربردترین ابزارهای طراحی و مدل‌سازی اطلاعات ساختمان (BIM) است که معماران و مهندسان به کمک آن می‌توانند جزئیات دقیق ساختمان را طراحی و مدل‌سازی کنند. یکی از بخش‌های مهم در طراحی ساختمان‌های بلند، قرار دادن آسانسور در پروژه است. این کار نیازمند آشنایی با ابزارها و فرآیندهای موجود در رویت است تا به‌صورت بهینه و دقیق انجام شود.
در ادامه این مقاله و آموزش رویت، مراحل گام‌به‌گام برای گذاشتن آسانسور در رویت را به‌طور کامل بررسی خواهیم کرد.
آموزش مرحله به مرحله قراردادن آسانسور در رویت (Revit)
برای قراردادن آسانسور در نرم‌افزار رویت، نیاز به دنبال کردن مراحل مشخصی دارید که هر یک نقش مهمی در طراحی دقیق و استاندارد آسانسور ایفا می‌کنند.
1. ایجاد فمیلی آسانسور (Family)
در رویت، آسانسور به‌عنوان یک آبجکت (Family) تعریف می‌شود که شامل اجزای مختلفی مانند کابین، درها و سیستم‌های حرکتی است. ایجاد یک خانواده سفارشی برای آسانسور این امکان را فراهم می‌کند که طراحی مطابق با نیازهای خاص هر پروژه انجام شود.گزینه New Family را در تب File انتخاب کنید. سپس از میان الگوهای موجود، الگوی مناسب مانند Generic Model یا Mechanical Equipment را برگزینید.
پس از انتخاب الگو، با ابزارهایی همچون Extrusion و Void Forms می‌توانید اجزای مختلف آسانسور را طراحی و مدل‌سازی کنید. همچنین، تعیین ابعاد استاندارد و ایجاد پارامترهای قابل تغییر کمک می‌کند تا آسانسور به‌راحتی برای پروژه‌های مختلف قابل تنظیم باشد و نیازهای متفاوت را برآورده کند.
2. ایجاد چاه آسانسور
برای قراردادن آسانسور در رویت، اولین مرحله پس از ایجاد فمیلی، طراحی چاه آسانسور است که به‌عنوان فضای حرکتی آسانسور عمل می‌کند. چاه آسانسور باید دقیق و مطابق با استانداردهای لازم طراحی شود تا عملکرد صحیح آسانسور تضمین گردد. برای این کار، به تب Architecture رفته و از ابزار Wall برای رسم دیوارهای چاه استفاده کنید.
این دیوارها باید از پایین‌ترین طبقه تا بالاترین طبقه امتداد یابند و ابعاد آن‌ها باید به دقت تعیین شود. سپس با استفاده از ابزار Floor، کف چاه را با ضخامت مناسب طراحی کنید تا ساختار محکم و ایمنی ایجاد شود. در صورتی که چاه نیاز به بازشو در طبقات مختلف دارد، از ابزار Shaft Opening استفاده کنید تا فضاهای لازم برای دسترسی یا توقف آسانسور در هر طبقه به‌درستی مشخص شوند.
3. قرار دادن فمیلی آسانسور در چاه
پس از طراحی چاه آسانسور، مرحله بعدی قرار دادن فمیلی آسانسور در موقعیت مناسب است. این کار به دقت بالایی نیاز دارد تا آسانسور به‌درستی در چاه قرار گیرد و عملکرد آن بدون نقص باشد. ابتدا به تب Insert بروید و گزینه Load Family را انتخاب کنید.
در این مرحله، فمیلی آسانسوری که در گام اول ایجاد کرده‌اید را بارگذاری کنید. سپس آن را به چاه آسانسور اضافه کنید. برای اطمینان از قرارگیری دقیق، از ابزارهای Move و Align استفاده کنید. این ابزارها به شما کمک می‌کنند آسانسور را به‌طور دقیق در مرکز چاه تنظیم کنید و از هم‌ترازی آن با چاه آسانسور اطمینان حاصل کنید.
4. ایجاد مسیر حرکت آسانسور
برای شبیه‌سازی حرکت آسانسور در رویت، نیاز است که مسیر حرکت آن به‌طور دقیق تعریف شود. این مسیر به آسانسور اجازه می‌دهد که به‌درستی بین طبقات حرکت کند و به نقاط تعیین‌شده برسد. ابتدا به نمای Section یا Elevation بروید تا بتوانید نمای جانبی چاه آسانسور را مشاهده کنید.
سپس با استفاده از ابزار Path در بخش Family Editor، یک مسیر خطی برای حرکت آسانسور از پایین‌ترین طبقه تا بالاترین طبقه ترسیم کنید. حتماً اطمینان حاصل کنید که این مسیر با چاه آسانسور و طبقات مختلف هم‌خوانی داشته باشد و به‌درستی در مرکز چاه قرار گیرد تا حرکت آسانسور به‌صورت روان و بدون نقص شبیه‌سازی شود.
5. ایجاد ارتباط بین آسانسور و طبقات
در آخرین مرحله، باید ارتباطی بین آسانسور و طبقات مختلف ایجاد کنید تا آسانسور بتواند به‌درستی در هر طبقه توقف کند. برای این کار، به تب Modify بروید و از ابزار Parameters استفاده کنید تا نقاط توقف آسانسور را در هر طبقه مشخص نمایید.
پارامترهای Level را برای هر نقطه توقف تنظیم کنید تا آسانسور به‌طور دقیق در ارتفاع مناسب برای هر طبقه بایستد. همچنین، می‌توانید برای اطمینان از عملکرد صحیح آسانسور، انیمیشن‌های حرکت آن را شبیه‌سازی کنید و تنظیمات نهایی را بررسی و در صورت نیاز اصلاح کنید. این مرحله تضمین می‌کند که آسانسور به‌صورت دقیق و کارآمد میان طبقات حرکت کرده و در مکان‌های مناسب متوقف شود.
نتیجه‌گیری
گذاشتن آسانسور در رویت نیاز به دقت و آشنایی با ابزارهای مختلف این نرم‌افزار دارد. با طی کردن مراحل ذکر شده، می‌توانید به‌راحتی یک آسانسور دقیق و استاندارد را در پروژه خود مدل‌سازی کنید.
این فرآیند نه‌تنها به بهبود کیفیت طراحی کمک می‌کند، بلکه باعث افزایش دقت و کاهش خطاهای ساخت نیز می‌شود. استفاده از این مراحل به طراحان کمک می‌کند تا پروژه‌های خود را با بالاترین کیفیت و بهره‌وری ارائه دهند. ممنون که تا این قسمت از مقاله با ما همراه بودید.
