رادیاتور قرنیزی چیست و چه مزایا و معایبی دارد؟

رادیاتور قرنیزی چیست؟

رادیاتور قرنیزی یکی از سیستم های گرمایشی ساختمان است که به صورت خطی در قسمت پایینی دیوار و نزدیک کف نصب می شود. این سیستم معمولاً در قالب یک پنل باریک آلومینیومی اجرا می شود و می تواند در امتداد بخشی از دیوار یا چند دیوار یک فضا قرار بگیرد.

رادیاتورهای قرنیزی را می توان از نظر منبع تأمین حرارت به دو گروه اصلی برقی و هیدرونیک تقسیم کرد. در مدل برقی، انرژی الکتریکی مستقیماً به حرارت تبدیل می شود. در مدل هیدرونیک، آب گرم از داخل لوله های سیستم عبور می کند و حرارت خود را به محیط انتقال می دهد.

رادیاتور قرنیزی برقی

رادیاتور قرنیزی برقی برای تولید گرما به دیگ، بویلر یا شبکه آب گرم مرکزی نیاز ندارد. المنت یا کابل حرارتی داخل واحد گرمایشی، انرژی الکتریکی را به گرما تبدیل می کند.

هوای سرد نزدیک کف به صورت طبیعی وارد قسمت پایینی رادیاتور می شود. این هوا پس از عبور از روی بخش های گرم شده، افزایش دما پیدا می کند و به سمت بالا حرکت می نماید. در نتیجه، یک جریان طبیعی همرفتی در فضا شکل می گیرد.

نکته مهم این است که همه رادیاتورهای قرنیزی برقی دارای فن نیستند. بسیاری از مدل ها با همرفت طبیعی کار می کنند و برای گردش هوا به فن نیاز ندارند. کنترل دما نیز معمولاً توسط یک ترموستات انجام می شود که می تواند روی خود دستگاه یا در محل دیگری از فضا نصب شود.

مدل برقی بیشتر برای فضاهایی کاربرد دارد که دسترسی به سیستم گرمایش مرکزی وجود ندارد یا اجرای لوله کشی آب گرم برای آن ها دشوار است. با این حال، هزینه مصرف برق باید قبل از انتخاب این سیستم بررسی شود.

رادیاتور قرنیزی هیدرونیک

رادیاتور قرنیزی هیدرونیک از آب گرم برای انتقال حرارت استفاده می کند. آب توسط یک منبع تولید حرارت مانند پکیج، بویلر یا سیستم گرمایش مرکزی گرم می شود. سپس از طریق لوله ها به واحدهای رادیاتور قرنیزی می رسد.

داخل رادیاتور قرنیزی معمولاً یک لوله حامل آب گرم به همراه پره ها یا مبدل های فلزی قرار دارد. آب گرم، حرارت خود را به این اجزا منتقل می کند. سپس حرارت از سطح فلزی به هوای اطراف منتقل می شود.

هوای سرد نزدیک کف وارد قسمت پایینی رادیاتور می شود. این هوا در مجاورت سطوح گرم قرار می گیرد و پس از افزایش دما به سمت بالا حرکت می کند. ادامه این چرخه باعث ایجاد گرمایش تدریجی در فضا می شود.

در سیستم هیدرونیک، طراحی مسیر لوله کشی، دمای آب، دبی جریان و ظرفیت حرارتی رادیاتور اهمیت زیادی دارد. بنابراین نمی توان تنها با افزایش طول رادیاتور انتظار داشت که فضای مورد نظر به شکل مناسبی گرم شود.

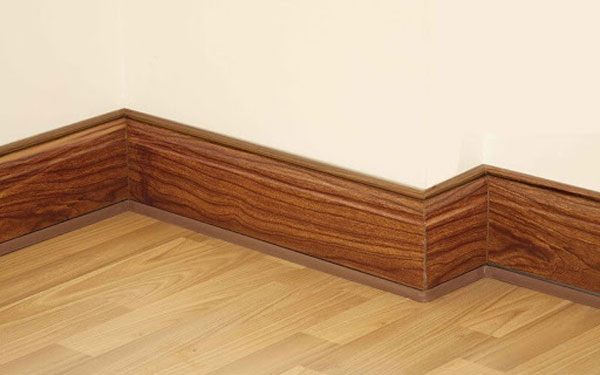

روش لوله کشی رادیاتور قرنیزی

در مدل هیدرونیک، لوله کشی باید به گونه ای طراحی شود که آب گرم به واحدهای مختلف برسد و افت فشار سیستم نیز در محدوده مناسب قرار داشته باشد. نوع مدار، قطر لوله ها، طول مسیر و نحوه اتصال رادیاتورها باید در طراحی سیستم گرمایشی مشخص شود.

یکی از نکات مهم در اجرای این سیستم، تعیین محل مناسب رادیاتور است. در بسیاری از پروژه ها، نصب واحدهای گرمایشی در امتداد دیوارهای خارجی یا قسمت های دارای اتلاف حرارت می تواند به توزیع بهتر گرما کمک کند.

مزایای رادیاتور قرنیزی

اشغال فضای کم

یکی از مهم ترین مزایای رادیاتور قرنیزی، ابعاد باریک و طراحی خطی آن است. این سیستم در قسمت پایینی دیوار نصب می شود و برخلاف برخی رادیاتورهای معمولی، فضای زیادی از دیوار را اشغال نمی کند.

به همین دلیل، می توان از آن در فضاهایی استفاده کرد که برای نصب رادیاتورهای دیواری معمولی محدودیت وجود دارد. البته محل نصب باید با توجه به چیدمان مبلمان و مسیر گردش هوا انتخاب شود.

توزیع مناسب گرما

رادیاتور قرنیزی می تواند در طول بخش قابل توجهی از دیوار نصب شود. این ویژگی باعث می شود گرما در سطح گسترده تری از فضا منتشر شود.

با این حال، نباید تصور کرد که این سیستم در تمام قسمت های ساختمان دمای کاملاً یکسانی ایجاد می کند. میزان گرمایش به طول رادیاتور، ظرفیت حرارتی، عایق کاری ساختمان، محل نصب، دمای آب یا توان الکتریکی و شرایط محیط بستگی دارد.

طراحی صحیح سیستم می تواند به کاهش نقاط سرد و ایجاد توزیع حرارت یکنواخت تر کمک کند.

ظاهر ساده و فضای اشغالی کم

رادیاتورهای قرنیزی معمولاً ظاهر ساده و خطی دارند. به همین دلیل، در طراحی های مدرن می توانند با دیوار و سایر اجزای داخلی هماهنگ شوند.

امکان تولید برخی مدل ها در رنگ ها و پوشش های مختلف نیز وجود دارد. انتخاب رنگ و جنس پنل باید با توجه به طراحی داخلی و شرایط محیط انجام شود.

عملکرد کم صدا

مدل های قرنیزی که با همرفت طبیعی کار می کنند، به دلیل نداشتن فن معمولاً صدای بسیار کمی دارند. در مدل هایی که از فن استفاده می شود، میزان صدا به نوع فن و طراحی دستگاه بستگی خواهد داشت.

امکان استفاده در ساختمان های مختلف

رادیاتور قرنیزی می تواند در ساختمان های مسکونی، اداری و برخی فضاهای تجاری مورد استفاده قرار گیرد. مدل هیدرونیک برای ساختمان هایی مناسب است که سیستم تولید و توزیع آب گرم دارند.

مدل برقی نیز می تواند در فضاهایی که دسترسی به مدار آب گرم وجود ندارد، گزینه مناسبی باشد. البته ظرفیت برق مورد نیاز و هزینه مصرف انرژی باید پیش از اجرا بررسی شود.

کاهش برخی محدودیت های لوله کشی

در مدل هیدرونیک، استفاده از رادیاتور قرنیزی می تواند نحوه توزیع لوله ها را با طراحی داخلی ساختمان هماهنگ کند. با این حال، نمی توان گفت که این سیستم همیشه باعث کاهش متراژ لوله کشی می شود.

طول لوله ها به نوع مدار، تعداد واحدهای گرمایشی، محل منبع حرارت و نقشه ساختمان بستگی دارد. بنابراین این موضوع باید در مرحله طراحی سیستم بررسی شود.

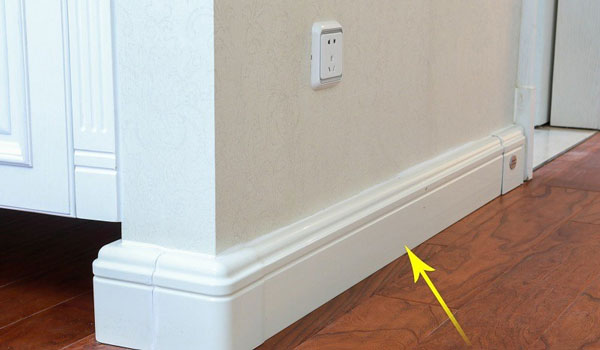

معایب رادیاتور قرنیزی

محدودیت در چیدمان وسایل منزل

یکی از نکاتی که هنگام نصب رادیاتور قرنیزی باید در نظر گرفت، فاصله وسایل و مبلمان از پنل گرمایشی است. قرار دادن مبل، کمد یا وسایل بزرگ در مقابل رادیاتور می تواند مسیر گردش هوا و انتقال حرارت را محدود کند.

به همین دلیل، محل نصب رادیاتور باید قبل از طراحی چیدمان داخلی مشخص شود.

نیاز به تمیزکاری دوره ای

به دلیل قرارگیری رادیاتور در نزدیکی کف، گرد و غبار می تواند در قسمت های داخلی و پره های آن جمع شود. تجمع گرد و غبار ممکن است انتقال حرارت را کاهش دهد.

به همین دلیل، بهتر است رادیاتور به صورت دوره ای تمیز شود. زمان دقیق نظافت به میزان گرد و غبار محیط و شرایط استفاده از سیستم بستگی دارد.

هزینه بالاتر در مدل برقی

مهم ترین نکته درباره مدل برقی، هزینه مصرف انرژی است. این سیستم انرژی الکتریکی را مستقیماً به گرما تبدیل می کند. بنابراین در فضاهای بزرگ یا مناطقی که نیاز گرمایشی بالایی دارند، هزینه بهره برداری می تواند قابل توجه باشد.

به همین دلیل، پیش از انتخاب رادیاتور قرنیزی برقی باید توان مورد نیاز، مدت زمان استفاده و تعرفه برق بررسی شود.

نیاز به طراحی دقیق در مدل هیدرونیک

مدل هیدرونیک به طراحی مناسب مدار آب گرم نیاز دارد. قطر لوله، طول مسیر، دبی آب، افت فشار و ظرفیت حرارتی باید متناسب با بار گرمایشی ساختمان انتخاب شوند.

اگر این موارد به درستی محاسبه نشوند، ممکن است برخی قسمت های ساختمان گرمای کافی دریافت نکنند.

حساسیت به محل نصب

رادیاتور قرنیزی نباید بدون توجه به شرایط فضا در تمام قسمت های دیوار اجرا شود. محل قرارگیری پنل، طول مورد نیاز، وجود مبلمان و میزان اتلاف حرارت هر قسمت باید بررسی شود.

در فضاهایی که دیوار خارجی یا پنجره های بزرگ دارند، بررسی اتلاف حرارت اهمیت بیشتری پیدا می کند.

رادیاتور قرنیزی برای چه ساختمان هایی مناسب است؟

انتخاب رادیاتور قرنیزی باید بر اساس شرایط پروژه انجام شود. این سیستم می تواند برای ساختمان هایی مناسب باشد که فضای محدودی برای نصب رادیاتورهای معمولی دارند یا طراحی داخلی آن ها به استفاده از سیستم های گرمایشی کم حجم نیاز دارد.

در ساختمان هایی که سیستم آب گرم مرکزی دارند، مدل هیدرونیک می تواند گزینه قابل بررسی باشد. برای فضاهایی که دسترسی به شبکه آب گرم وجود ندارد نیز مدل برقی می تواند مورد استفاده قرار گیرد.

با این حال، انتخاب نهایی باید بر اساس بار گرمایشی ساختمان، شرایط آب و هوایی، عایق کاری، منبع انرژی و هزینه اجرا و بهره برداری انجام شود.

جمع بندی

رادیاتور قرنیزی یک سیستم گرمایشی کم حجم است که در قسمت پایینی دیوار نصب می شود و می تواند به صورت برقی یا هیدرونیک مورد استفاده قرار گیرد. مدل برقی با استفاده از المنت حرارتی کار می کند، در حالی که مدل هیدرونیک از آب گرم برای انتقال حرارت استفاده می نماید.

فضای اشغالی کم، ظاهر ساده و امکان نصب خطی از مهم ترین ویژگی های این سیستم هستند. در مقابل، محدودیت در چیدمان وسایل، نیاز به نظافت دوره ای و هزینه مصرف انرژی در مدل برقی از نکات قابل توجه آن به شمار می روند.

در نهایت، رادیاتور قرنیزی را نمی توان برای همه ساختمان ها بهترین گزینه دانست. انتخاب این سیستم باید پس از بررسی بار حرارتی، شرایط ساختمان، نحوه لوله کشی و منبع تأمین انرژی انجام شود. طراحی صحیح می تواند تأثیر زیادی بر عملکرد و میزان مصرف انرژی آن داشته باشد.
