ضوابط طراحی استخرها چیست؟ استاندارها و قوانین – قسمت دوم
ضوابط طراحی استخرها – قسمت دوم
شرايط دوش ها
در ضوابط طراحی استخرها دوشها بايد داراي آب گرم با حداقل درجه حرارت 32 درجه سلسيوس و حداكثر درجه حرارت 43 درجه سلسيوس باشد. همچنين حداقل دبي آب خروجي سر دوشي ها بايدminlit5/7 باشد. به منظور جلوگيري ازآسيب ديدگي مصرف كنندگان بايد از شيرهاي ترموستاتيك و يا شيرمخلوط هايي استفاده شود كه به روشني وضعيت آب سرد و گرم بر روي آنها مشخص گرديده است و همواره كاركرد صحيح و مناسب آنها بايد تحت كنترل باشد.
آب دوش ها بايد از منابعي تامين شود كه حداقل غلظت مجاز كلر را داشته باشد حداقل تعداد 50 درصد دوشها بايد داراي اتاقك 2 بوده و حداقل ابعاد اتاقك ها يك متر مربع باشد. دوشها بايد در محلي قرار داشته باشند كه شناگران قبل از ورود به آب استخر، امكان استفاده از آن ها را داشته باشند.
ضوابط طراحی استخرها : مكان رختكن
اتاق رختكن بايد در محلي قرار داشته باشد كه شناگران براي ورود به استخر در ابتدا از داخل آن عبورنمايند. ترتيب قرارگيري رختكن بايد به گونه اي باشد كه در ابتدا رختكن، سپس سرويس بهداشتي توالت وروشويي و بعد از آن دوش ها و محل ضدعفوني كردن پاها قرار داشته باشد.
طراحي رختكن
رختكن بايد مجهز به اطاقك هاي تعويض لباس به ابعاد حداقل يك متر مربع باشد . تعداد اين اطاقك ها بايدمطابق با جدول يك باشد . كف اتاق رختكن بايد سطحي صاف و بدون شيب داشته باشد. همچنين بايد ازموادي ساخته شده باشد كه آب و رطوبت در آن نفوذ نكند، به راحتي پاك شود و با حداقل شيب./6 سانتي متري آب را به خروجي فاضلاب منتقل نمايد.
استفاده از فرش يا موكت در محوطه دوش يا سرويس بهداشتي كاملا ممنوع مي باشدمحل اتصال ديواره ها و كف بايد به صورت مقعر و صاف بوده و فاقدهرگونه ترك، حفره، يا شكاف باشد. پارتيشن هايي كه بين اتاقك هاي رختكن قرار داده مي شود بايد حداقل 25 سانتي متر بالاتر ازسطح زمين قرار بگيرد و يا بر روي يك سكوي سيماني يا آجري با پوششي مناسب نظير كاشي يا سراميك با ارتفاع حداقل 10 سانتي متر قرار داده شوند.
قفسه اي نگه داري لباس ها نيز بايد بر روي يك سطح سيماني يا آجري كاملا محكم و غير قابل تحرك با حداقل ارتفاع 10 سانتي متر قرار گرفته باشند و به طور كاملا محكم به آن متصل گردند به نحوي كه قفسه ها بدون حركت و ثابت باشند . تمامي قفسه هاي لباس بايد داراي منافذي باشند كه هوا در داخل آنها گردش نمايد.
حصار كشي
تمامي استخرهاي شنا از جمله استخرهاي روباز و بويژه استخر خردسالان بايد داراي حصار، ديوار يا مانعي باشد كه از ورود افراد كم سن و سال به محوطه استخر بدون اجازه ناظر استخر جلوگيري نمايد.
جانمايي و ارتباط فضايي سالن ها
در يك مجموعه ورز شهاي آبي علاوه بر در نظر گرفتن ارتباطات و دسترس يهاي راحت و آسان فضاهاي مختلف با يكديگر، بايد توجه داشت كه راههاي ارتباطي به استخرهاي شنا، شيرجه و تمرين كودكان بايدحتما از حوضچه ضدعفوني عبور كند. همچنين ورودي تماشاچيان و شناگران بايد به طور جداگانه طراحي گردد.

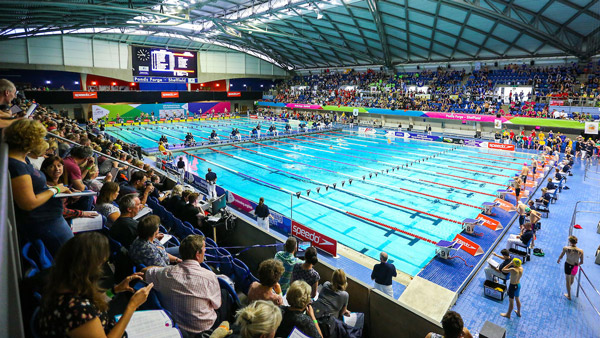

جايگاه تماشاچيان: بهترين محل براي تماشاي مسابقات و نمايشهاي آبي استفاده از طرفين استخر ميباشد.
در استخرهاي روباز محل قرارگيري تماشاچيان بايد داراي سايه بان بوده يا در جهت مناسبي نسبت به نور خورشيد ساخته شود.

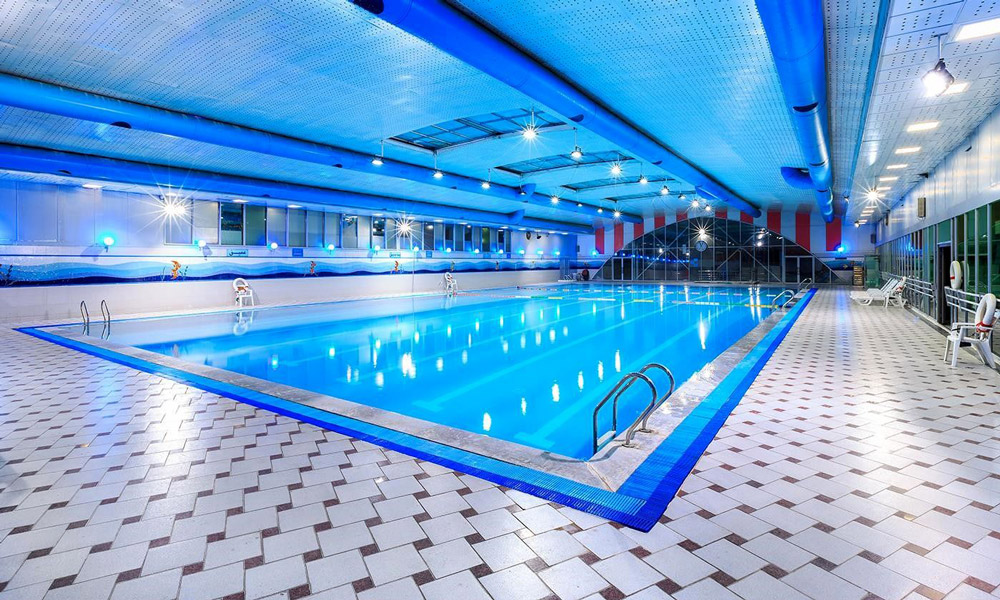

ضوابط طراحی استخرها : نور
نورگيري استخرهاي سرپوشيده ممكن است به صورت هاي مختلفي نظير: طبيعي، مصنوعي و يا تركيبي از هر دو انجام شود. براي استخرهاي سرپوشيده و يا استخرهاي روبازي كه شبها نيز مورد استفاده قرار مي گيرند وهمچنين درصورتي كه به هر دليل روشنايي طبيعي روز، نور كافي را براي استخر تامين ننمايد، بايد روشنايي مصنوعي تعبيه شود.
سيستم روشنايي بايد به گونه اي طراحي و نصب شده باشد كه كف استخر بدون انعكاس نور قابل رويت باشد استفاده از روشنايي طبيعي در سالنهاي استخر داراي جذابيت خاصي خواهد بود مشروط بر آن كه از انعكاس مستقيم و خيره كنندگي آن جلوگيري شوداز اين رو براي مقابله با تابش مستقيم آفتاب به ناچار از وسايل ثانويه اي مانند انواع پرده ها، كركره ها و شيشه هاي تيره رنگ استفاده مي شود.
نورگيري از سقف يكي از بهترين روش هاي استفاده از روشنايي روز مي باشد كه كمترين مزاحمت را براي شناگران و تماشاچيان ايجاد خواهد كرد، مشروط بر اين كه تابش آفتاب با زاويه حداكثر 50 درجه نسبت به سطح افق وارد محوطه سالن شنا شود
ياد آوري: به طور كلي در استخرهاي مسابقه اي و رسمي استفاده از نور طبيعي با تابش مستقيم ممنوع مي باشد در استخرهاي روباز با توجه به اين كه سمت شمال هميشه در معرض تابش نور آفتاب قرار ميگيرد وسمت غرب صبحها و طرف شرق بعدازظهرها آفتابگير است، زمان مسابقه شنا و طراحي جايگاه تماشاچيان با رعايت موارد بالا پيش بيني ميگردد
روشنايي مورد نياز مناطق مختلف استخر
سطح آب
روشنايي بالاي سطح آب بايد حداقل 323 لوكس باشد. البته تحت شرايطي كه كف استخرروشنايي معادل آنچه در بند 2 آمده است داشته باشد،در غير اين صورت حداقل روشنايي يك متر بالاي سطح آب بايد 600 لوكس باشد

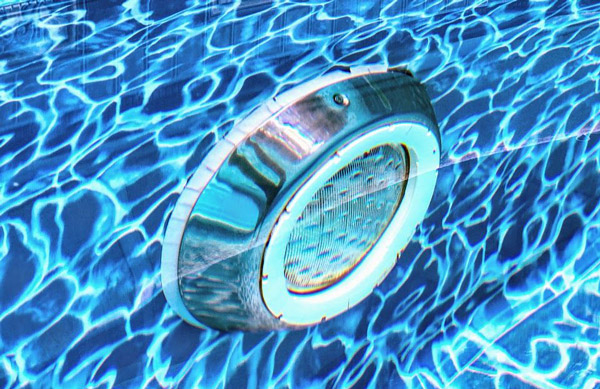

زير آب
هنگامي كه در ديواره استخر لامپ كار گذاشته شود، ميزان روشنايي آن نبايد كمتر از0.10 وات بر متر مربع باشد.
محوطه استخر
حداقل روشنايي 600 لوكس بايد در محوطه استخرهاي شناي مخصوص مسابقه تامين شود
روشنايي اضطراري
تمامي استخرهاي سرپوشيده و يا استخرهاي روبازي كه شنا كردن در شب نيز در آنها انجام مي شود و ياكليه استخرهايي كه نور طبيعي كافي برخوردار نيستند ، بايد به يك سيستم روشنايي اضطراري نيز مجهزباشند.
رطوبت
ميزان رطوبت در محوطه استخر بايد در محدوده 50 تا 60 درصدكنترل گردد.
سرعت جريان هوا
سرعت جريان هوا در محوطه و اطراف استخر بايد حداكثر يك متر بر ثانيه و در اطراف جايگاه تماشاچيانبايد حداكثر0.3متر بر ثانيه باشد.
دما
درجه حرارت هواي استخرهاي سرپوشيده بايد يك تا دو درجه بالاتر از دماي آب باشد اما نبايدبيشتراز30درجه سلسيوس شود.
اكوستيك
ميزان سر و صدا در سالن هاي شنا همواره مسئله ساز بوده است. اين ميزان در صورتي كه بيشتر از حداستاندارد باشد مي تواند از لذت شناگران بكاهد و باعث مزاحمت همسايگان در استخرهاي روباز گردد. فضاهاي بزرگ با نازك كار يهاي سخت، صاف و بدون منفذ، سطوح شيش هاي و آب واقع در ترازهاي پائين،همه منعكس كننده هاي مناسبي براي صدا هستند و بنابراين پيش بيني فضاها يا سطوح جذب كننده ياكاهنده صدا در اين نوع مكان ها الزامي است. مصالح جاذب صدا م يتواند در ديوار ههاي فوقاني و سقف سالن قرار گيرد.

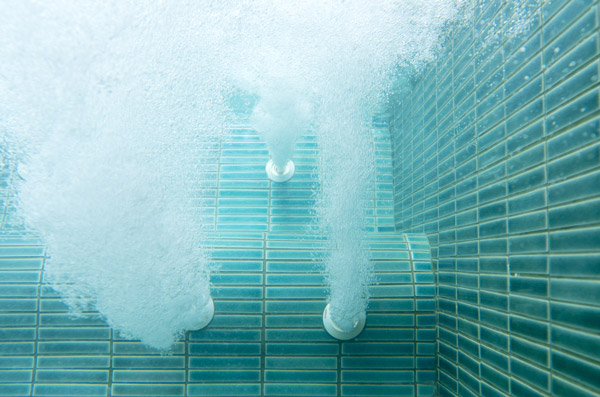

گردش آب در استخر
هدف از طراحي و ساخت سيستم گردش آب در استخر اين است كه آب آلوده به گونه اي پيوسته و موثربه ميزان مشخصي از استخر بيرون كشيده شده و به سمت مركز گندزدايي برده شده و سرانجام پس ازتصفيه بار ديگر به استخر برگردانده شود تا بدين ترتيب ميزان پيش بيني شده و مورد نياز گندزدايي و زلال بودن آب استخر بدست آيد. كارآيي سيستم گردش آب به گزينه ميزان گردش آب 2 و ترتيب مناسب برداشت آب آلوده و بازگرداندن آب تصفيه شده به استخر بستگي دارد.
تجهيزات مورد استفاده داخل و اطراف كاسه استخر به منظور گردش آب:
سيستم گردش آب
سيستم گردش آب استخر شامل مجموعه اي از تاسيسات و تجهيزات ميگردد كه حدفاصل لوله كشي ورودي تا خروجي آب استخر را در بر مي گيرد. در اين فاصله موگير، پمپها، گرمكنها، فيلترها وتجهيزات تزريق مواد ضدعفوني كننده، تجهيزات آلومزني، تجهيزات سختي گير آب، دستگاههاي مبدل حرارتي وتجهيزات فيلتراسيون نصب ميگردند.
تنظيم ميزانpH
ميزان pHدر آب استخر شنا تاثير زيادي بر ميزان اثرگ ذاري و كاركرد صحيح عمليات گندزدايي احساس رضايتمندي شناگران، ميزان شفافيت آب و يا حتي طول عمر تجهيزات خواهد داشت. در تمامي استخرهاي شنا بايد تجهيزاتي وجود داشته باشد كه توسط آن تجهيزات بتوان مواد شيميايي مناسبي را براي تنظيم ميزان pHآب ا ستخر اضافه نمود. وشهاي افزودن مواد شيميايي به آب بايد داراي pHدستورالعمل هاي مناسب و ايمن باشد.
تهويه استخر
در استخرها، سيستم مكانيكي تهويه، نه تنها بايد براي فضاي پيراموني كاسه استخر به دليل ميزان بالاي رطوبت و مواد شيميايي موجود پيش بيني گردد، بلكه براي ديگر فضاهاي وابسته به استخر از قبيل رخت كن ها، دوش ها، مكان هاي شست و شو، نظافت و ساير فضاهاي موجود نيز بايد درنظرگرفته شود. محل نصب دريچه ورودي هواي تازه و دريچه هواي استخر در سقف نبايد نزديك يكديگر تعبيه شود زيرابه گونه اي نوعي جريان كوچك هوا بين اين دو دريچه ايجاد ميگردد.
ضوابط طراحی استخرها : سيستم تاسيسات برقي سالن هاي شنا
به طور كلي سيستم هاي برقي استخرهاي شنا شامل موارد زير است:
سيستم روشنايي مصنوعي با شدت نور كافي به نحوي كه يك محيط ايمن و مطبوع را تامين كندسيستم برق رساني به تجهيزات موتوري مورد لزوم براي سيستم هاي گرمايش، سرمايش و تهويه كه به منظور حفظ شرايط محيط مورد استفاده قرار مي گيردسيستم هاي صوتي و مخابراتي (پخش صدا، اينتركام و غيره سيستم اعلام و اطفاء حريق و تاسيسات مربوط به آن سيستم هاي گردش و تصفيه آب و تجهيزات سرويس و نگهداري.
روشنايي و ديگر شبكه هاي الكتريكي تعبيه شده در استخر بايد توسط يك سيستم قطع كننده خودكارجريان محافظت شود. اين سيستم ممكن است در قسمت ورودي استخر تعبيه شود تا از سلامت شناگران محافظت نمايد.
هرگونه خرابي يا اشكال در سيستم الكتريكي شامل چراغ هاي زير آب، لامپ ه اي بالاي استخر و ديگرچراغها بايد به سرعت رفع نقص شده و تعمير شود وسايل الكتريكي قابل حمل نظير سيستم هاي هشدار دهنده و يا سيستم هاي صوتي نبايد به هيچ وجه در دسترس شناگران باشد.
پنجره ها، شيشه ها و لامپ هاي تعبيه شده در محيط استخر بايد به گونه اي طراحي و نصب شده باشدكه از ايجاد روشنايي زننده يا خيره كننده و يا انعكاس بيش از اندازه نور در سطح آب استخر اجتناب شود.يك اپراتور يا تكنسين كه دوره هاي لازم را در ارتباط با فنون سيستم هاي الكتريكي گذرانده است بايد در استخر حضور داشته باشد.
هيچگونه سيم برقي نبايد از ارتفاع كمتر از 6 متري لبه استخر عبور كرده باشدنسبت فواصل نصب چرا غها به ارتفاع سقف استخر براي برخي چرا غها 1.2به1میباشد.بنابراين درمواردي كه ارتفاع سقف استخر 6 متر باشد، فواصل نصب برابر با702متراز مركز تا مركز چراغ ها خواهد بود.در طراحي چراغهاي روشنايي استخرهاي شنا بايد راه هاي دسترسي براي سرويس، نگهداري و تعويض چراغ ها پيش بيني شود
ضوابط طراحی استخرها و اجراي تاسيسات برقي استخرهاي شنا
منطقه بندي استخرهاي شنا:
منطقه صفر
منطقه صفر شامل كاسه استخر است.
منطقه يك
منطقه حجمي است كه سطح جانبي آن يك صفحه عمودي است در فاصله دو متر از لبه با ديواره كاسهاستخر و سطح زيرين آن عبارت از كف يا سطحي است كه به وسيله افراد اشغال مي شود، و سطح رويي درارتفاع2.5متر از كف مزبور قرار دارد. فضاي اطراف سكو يا تخته شيرجه و امثال آن به طول105متر وارتفاع 2.5متر از كف هر يك نيز جزء منطقه يك محسوب مي شود
منطقه دو
منطقه حجمي است كه سطح آن از يك سو به سطح جانبي خارجي منطقه يك و از سوي ديگر با فاصله105متر به سطحي موازي با سطح اول محدود مي شود، سطح زيرين به كف با سطحي كه به وسيله افراداشغال مي شود و سطح زيرين 205متر بالاتر از كف مي باشد.
انتخاب و نصب تجهيزات برقي
كليه تجهيزات برقي مورد مصرف در مناطق سه گانه استخرهاي شنا بايد حداقل داراي درجه حفاظت تعيين شده زير باشد.
- منطقه صفر :حفاظت در برابر فرو رفتن نامحدود در آب
- منطقه يك: حفاظت در برابر پاشيده شدن آب
- منطقه دو: براي داخل محوطه استخرحفاظت در برابرقطرات آب با انحراف 15 درجه) براي داخل محوطه استخر (حفاظت در برابرپاشيده شدن آب
ضوابط طراحی استخرها : سيستم سيم كشي
سيستم سيم كشي روكار و همچنين سيستم سيم كشي توكار كه عمق نصب آن در ديوار از5 سانتيمتر متجاوز نباشد در مناطق صفر و يك، سيستم سيم كشي بايد براي تغذيه لوازم و وسايل برقي واقع در همان مناطق محدود شوددر مناطق حجمي صفر و يك، استفاده از جعبه تقسيم انشعاب برق مجاز نخواهد بود.
وسايل كليدي و لوازم مربوط:
- در مناطق صفر و يك نصب هيچ يك از وسايل كليدي و لوازم مربوط به آن مجاز نخواهد بود.
- درمنطقه دونصب پريزهاي زير مجاز است پريزهاي مجهز به ترانسفورمرهاي ايزوله:
- پريزهاي ايمني با ولتاژ بسيار پايين
- پريزهاي مجهز به وسايل حفاظتي جريان باقيمانده با جريان باقيمانده كمتر از 30 ميلي آمپر
آمپرحفاظت در برابر برق گرفتگي
ايجاد موانع و پوشش هايي كه حداقل حفاظت را تامين كند، ياعايق بندي لازم به نحوي كه مقاومت در برابر 500 ولت براي مدت يك دقيقه تامين شود
پيوند هم پتانسيل مكمل
بدنه فلزي كليه تجهيزات برقي كه حامل جريان برق نمي باشد و همچنين بدنه فلزي تجهيزات فلزي غير برقي مانند لوله هاي آب و در صورت امكان اجزاء فلزي اصلي تقويت بتن بنا، كه درمناطق صفر، يك و 2 موجود است، بايد به وسيله هادي هاي حفاظتي اتصال زمين به يكديگر پيوند داده شود.
- ايجاد حفاظت در منطقه صفر بايد صرفاً به وسيله ولتاژ بسيار كم كه مقدار آن از 12 ولت تجاوز نكندتامين شود و منبع ايمني بايد خارج از منطقه مزبور نصب شود.
- اقدامات حفاظتي به وسيله ايجاد موانع، خارج از دسترس قرار دادن و مانند آن در منطقه صفر مجاز نخواهد بود
- وجود مدارهاي الكتريكي محافظت نشده در ارتفاعي كمتر از 3 متر از لبه استخر ممنوع مي باشد
ضوابط طراحی استخرها : طراحي ظرفيت شناگر
- منطقه كم عمق: براي هر شناگر در منطقه كم عمق بايد محدوده اي به مساحت حداقل405متر مربع پيش بيني شده باشد.
- منطقه عميق: براي هر شناگر در منطقه عميق بايد محدوده اي به مساحت حداقل2.25متر مربع پيش بيني شده باشد.
- منطقه شيرجه زدن: در اطراف هر تخته شيرجه بايد حداقل27.5متر مربع از مساحت استخر پيش بيني شده باشد . اين محدوده جداي از آن محدوده اي است كه براي شناي شناگران مجاز مي باشد.
يادآوري :به عنوان يك كليد راهنما، براي هر شناگر حدوداً 3 متر مربع از مساحت استخر در نظر گرفته مي شود.
ضوابط طراحی استخرها : استخر مخصوص معلولان
اسباب و لوازم مخصوص افراد معلول ناتوان جسمي بايد به گونه اي طراحي و ساخته شده باشد كه هيچگونه خطري معلولان را به هنگام ورود به استخر و خروج از آن و مكانهاي بهداشتي توالت، محل دوش گيري، رخت كن و تهديد ننمايد
تمامي سطوح بايد عاري از لبه هاي تيز باشند و امكان ليز خوردن روي آنها وجود نداشته باشد
عمق آب: حداقل عمق آب استخرهاي مخصوص معلولان 60 سانتي متر و حداكثر 150 سانتي متر مي باشد.
ورودي استخر
ورودي استخر براي افراد ناتوان جسمي بايد در قسمت كم عمق استخر تعبيه شده باشد. مجموع ارتفاع پله هاي ورودي به داخل آب استخر بايد حداكثر 450 ميلي متر باشد. به عنوان يك گزينه جايگزين، استفاده از بالابر و يا سطح شيب دار با شيب ملايم نيز مورد قبول است.
پله ها و نرده ها
گام يا ارتفاع هر پله بايد حداكثر 145 ميلي متر بوده و پهناي پاخور هر پله بايد 350 تا 450 ميلي مترباشد تا امكان نشستن بر روي آن نيز وجود داشته باشد. يك نرده یا دستگيره راه پله با ارتفاع 800 ميلي متربطوري كه از ابتدا و انتهاي پله 450 ميلي متر بيرون زدگي داشته باشد، بايد تعبيه شود. همچنين يك نرده 150 ميلي متري با هدف ورود وخروج اشخاصي كه امكان ايستادن براي آنها وجود ندارد بايد در كنار پله ها وجود داشته باشد.

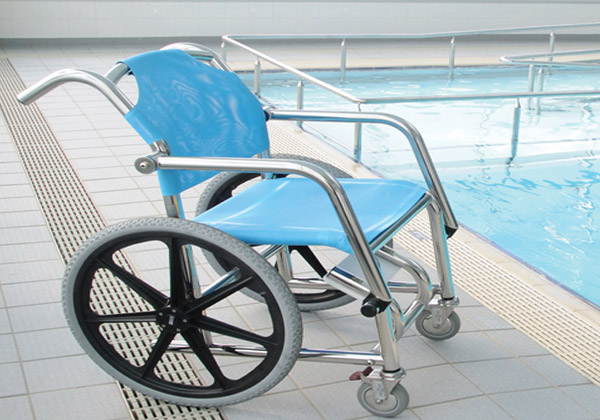

ويلچرها
در شرايطي كه فرد ناتوان جسمي بايد با ويلچر به داخل استخر منتقل شود، ويلچر بايد ايمن بوده و دربرابر آب مقاوم باشدهمچنين بايد به گونه اي طراحي شده باشد كه امكان استفاده آن در داخل استخر وجود داشته باشد.
