آموزش ترسیم کرتین وال (Curtain wall) در نرم افزار رویت
در دنیای معماری مدرن، طراحی نمای ساختمان‌ها نقشی کلیدی در افزایش زیبایی و جذابیت بصری ایفا می‌کند. یکی از محبوب‌ترین و پرکاربردترین سیستم‌های نمای خارجی، کرتین وال (Curtain Wall) است. این سیستم، به دلیل وزن سبک و ظاهر شفاف، در ساختمان‌های بلندمرتبه و تجاری بسیار مورد استفاده قرار می‌گیرد.
آموزش رویت (Revit) به‌عنوان یکی از ابزارهای قدرتمند مدل‌سازی اطلاعات ساختمان (BIM)، برای مهندسین معمار از واجبات است چرا که این نرم‌افزار امکانات متنوعی برای طراحی دقیق و حرفه‌ای کرتین وال‌ها فراهم می‌کند. در ادامه این مقاله، به آموزش گام‌به‌گام نحوه ترسیم کرتین وال در رویت خواهیم پرداخت. با ما همراه باشید.
کرتین وال (Curtain Wall) چیست؟

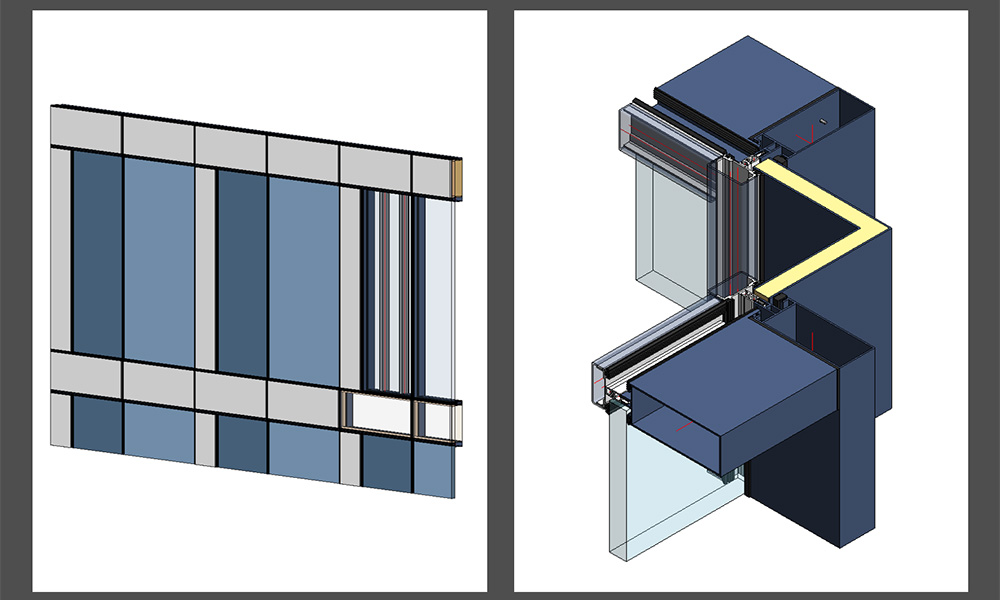

کرتین وال یا دیوار پرده‌ای، یک سیستم پوششی غیرباربر است که معمولاً از جنس شیشه، فلز، آلومینیوم یا مواد سبک ساخته می‌شود و به‌جای تحمل بار ساختمان، صرفاً نقش محافظ و تزئینی را ایفا می‌کند. این سیستم به گونه‌ای طراحی می‌شود که وزن خود و نیروهای خارجی مانند باد و باران را به سازه اصلی منتقل کند.
کرتین وال‌ها در ساختمان‌های بلندمرتبه، برج‌ها، مراکز تجاری و اداری کاربرد گسترده‌ای دارند و به‌دلیل ظاهر شفاف و مدرن، جزء جدایی‌ناپذیر معماری معاصر محسوب می‌شوند.
چرا ترسیم کرتین وال در نقشه‌های مهندسی مهم است؟
کرتین وال‌ها علاوه بر زیبایی ظاهری، نقش مهمی در کاهش وزن سازه و افزایش بهره‌وری انرژی دارند. طراحی دقیق این سیستم‌ها در نرم‌افزارهایی مانند رویت، امکان ایجاد هماهنگی بیشتر بین اجزای مختلف سازه را فراهم می‌آورد و به معماران اجازه می‌دهد نماهایی متناسب با شرایط اقلیمی و نیازهای پروژه ترسیم کنند. رویت همچنین با نمایش سه‌بعدی جزئیاتی مثل مولیون‌ها، پنل‌های شیشه‌ای و اتصالات، فرصت اعمال تغییرات لازم را پیش از اجرا در اختیار کاربران می‌گذارد.
مراحل کشیدن کرتین وال در رویت Revit
برای طراحی کرتین وال در رویت، لازم است که مراحل مختلف را به ترتیب و با دقت دنبال کنید تا نتیجه‌ای دقیق و حرفه‌ای حاصل شود. این فرآیند شامل:
مرحله 1: ایجاد پروژه جدید
ابتدا نرم‌افزار رویت را باز کنید و یک پروژه جدید ایجاد نمایید. برای این کار، از الگوی پیش‌فرض معماری (Architectural Template) استفاده کنید تا تنظیمات اولیه پروژه به‌درستی تنظیم شود. پس از ایجاد پروژه، وارد نمای Floor Plan شوید تا فضای طراحی را ببینید.
مرحله 2: انتخاب ابزار Curtain Wall
از منوی اصلی رویت وارد سربرگ Architecture شوید و گزینه Wall را انتخاب کنید. سپس در لیست کشویی، نوع دیوار را به Curtain Wall تغییر دهید. رویت چند مدل آماده از کرتین وال دارد که می‌توانید یکی را انتخاب کنید یا تنظیمات دلخواه خود را اعمال کنید تا دیوار مطابق نیاز پروژه تنظیم شود.
مرحله 3: ترسیم کرتین وال
بعد از انتخاب ابزار، روی صفحه طراحی کلیک کنید و با کشیدن موس، طول دیوار پرده‌ای را مشخص کنید. می‌توانید اندازه‌ها را به‌صورت دستی وارد کنید یا با استفاده از ابزارهای اندازه‌گیری، طول و ارتفاع دقیق کرتین وال را تعیین کنید.

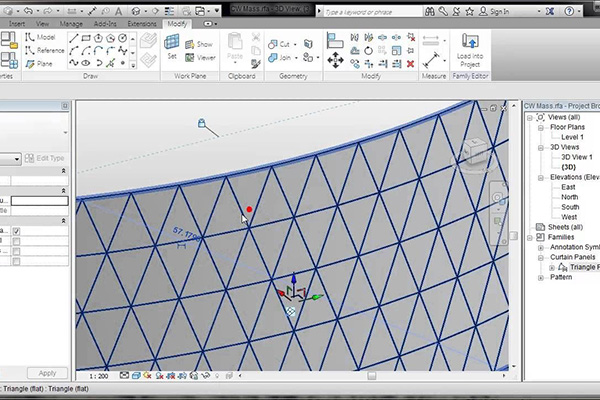

مرحله 4: تنظیم شبکه‌بندی Grid کرتین وال
کرتین وال‌ها معمولاً به‌صورت شبکه‌ای طراحی می‌شوند که از خطوط عمودی و افقی تشکیل شده‌اند. برای تنظیم این شبکه‌بندی، به پنل Properties در سمت چپ صفحه مراجعه کرده و گزینهCurtain Grid را انتخاب کنید. سپس فاصله خطوط افقی و عمودی را به دلخواه وارد کنید.
مرحله 5: اضافه کردن مولیون‌ها Mullions
مولیون‌ها قطعات افقی یا عمودی هستند که پنل‌های شیشه‌ای یا فلزی را از یکدیگر جدا می‌سازند. برای افزودن مولیون، به سربرگ Architecture بروید و گزینه Mullion را انتخاب کنید. سپس روی خطوط شبکه‌بندی کلیک کنید. می‌توانید از میان انواع مولیون‌های موجود در رویت یکی را برگزینید یا تنظیمات دلخواه خود را برای طراحی اختصاصی اعمال کنید.
مرحله 6: جایگذاری پنل‌های شیشه‌ای
هر قسمت از شبکه‌بندی می‌تواند به‌عنوان یک پنل مستقل عمل کند. برای جایگذاری پنل‌ها، روی هر بخش از شبکه کلیک کرده و نوع پنل را در بخش Type Selector تغییر دهید. می‌توانید از پنل‌های شیشه‌ای، فلزی یا سایر متریال‌های موجود استفاده کنید.
مرحله 7: تنظیمات نهایی و تغییرات دلخواه
برای انجام تغییرات نهایی، بر روی کرتین وال کلیک کرده و گزینه Edit Type را انتخاب کنید. در این بخش می‌توانید ضخامت شیشه، رنگ مولیون‌ها، فاصله‌بندی شبکه‌ها و سایر جزئیات را تغییر دهید. همچنین می‌توانید تنظیمات مربوط به عایق‌بندی یا ضد آب بودن کرتین وال را نیز اضافه کنید.
مرحله آخر: ذخیره و پیش‌نمایش سه‌بعدی
پس از تکمیل طراحی، پروژه را ذخیره کرده و با استفاده از ابزار 3D View به نمای سه‌بعدی بروید تا طراحی نهایی کرتین وال را مشاهده کنید. می‌توانید از ابزار Render برای گرفتن خروجی واقعی‌تر از پروژه استفاده کنید.
کلام آخر
طراحی کرتین وال در نرم‌افزار رویت به معماران و مهندسان این امکان را می‌دهد تا نماهای مدرن و کارآمدی ایجاد کنند. آموزش رویت معماری به معماران کمک می‌کند تا با رعایت مراحل ذکر شده، یک کرتین وال حرفه‌ای و دقیق طراحی کنند و پروژه‌های خود را به سطح بالاتری ارتقا دهند. رویت با قابلیت‌های پیشرفته‌اش، ابزار مناسبی برای طراحی و بهینه‌سازی این نوع سیستم‌های نمایی محسوب می‌شود و می‌تواند روند طراحی را سریع‌تر و دقیق‌تر کند.
