آموزش مراحل ترسیم و کشیدن دیوار منحنی در رویت

کشیدن دیوار های منحنی در رویت یکی از را ه های معروف در بین مهندس ها می باشد. اما برای کشیدن دیوار های منحنی در ساختمان مهندس ها راهکار های مختلفی دارند. ولی یکی از بهترین کارها استفاده از نرم افزار قدرتمند رویت است.میتوان با استفاده درست از این برنامه بهترین طرح ها را نسبت به دبوار های منحنی ایجاد کرد.

این ویژگی به‌ویژه در طراحی فضاهای معماری با ویژگی‌های منحنی و منحصر به‌فرد، بسیار مفید است. در ادامه این مقاله از آموزش رویت به بررسی کاربرد دیوارهای منحنی در معماری و آموزش مراحل ترسیم آن‌ها در نرم‌افزار رویت خواهیم پرداخت.

کاربرد دیوار منحنی در معماری

دیوارهای منحنی در معماری نقش مهمی در ایجاد فضاهای داینامیک و جالب دارند. این نوع دیوارها معمولاً در طراحی‌های مدرن و ارگانیک مشاهده می‌شوند و به‌طور ویژه در فضاهای عمومی مانند سالن‌ها، استادیوم‌ها، یا ساختمان‌های هنری به‌کار می‌روند. همچنین، دیوارهای منحنی می‌توانند در بهبود جریان نور و هوا در داخل ساختمان تاثیر زیادی داشته باشند.

ایجاد چنین دیوارهایی در نرم‌افزارهایی مانند رویت نه‌تنها ظاهر واقع‌گرایانه‌ای به پروژه می‌دهد، بلکه به طراحان کمک می‌کند جزئیات پیچیده و منحنی‌های مختلف را با دقت و بدون خطا طراحی کنند. دیوارهای منحنی نه‌تنها زیبایی و عملکرد ساختمان را افزایش می‌دهند، بلکه به معماران امکان می‌دهند از خطوط و شکل‌های طبیعی الهام بگیرند و محیط‌هایی منحصربه‌فرد و متناسب با فضاهای مختلف ایجاد کنند.

مراحل ترسیم دیوار منحنی در نرم‌افزار Revit

برای ترسیم دیوار منحنی در رویت، مراحل مختلفی را باید با دقت انجام دهید. در ادامه، مراحل ترسیم دیوار منحنی در نرم‌افزار Revit را به‌صورت گام‌به‌گام بررسی می‌کنیم.

1. انتخاب ابزار دیوار (Wall)

ابتدا برای شروع کار، باید ابزار دیوار را انتخاب کنید. در نوار ابزار بالای صفحه، گزینه‌ی “Wall” را انتخاب کنید تا ابزار طراحی دیوار فعال شود. در این مرحله، توجه داشته باشید که نوع دیوار مورد نظر را برای طراحی انتخاب کنید تا متناسب با نیاز خود باشد. انتخاب نوع دیوار به شما این امکان را می‌دهد که ویژگی‌های خاص دیوار، مانند مواد و ضخامت آن، را تنظیم کنید.

2. شروع ترسیم دیوار

پس از انتخاب ابزار دیوار، باید روی صفحه یا نمای مورد نظر کلیک کرده و شروع به ترسیم دیوار منحنی کنید. در این مرحله، نرم‌افزار به‌طور پیش‌فرض دیوار را به‌صورت خطی ترسیم می‌کند،اگر حالت منحنی را انتخاب کنید برنامه دیوار ار منحنی میکشد.

برای ترسیم دیوار منحنی، کافی است یک نقطه آغازین انتخاب کرده و سپس موس را حرکت دهید تا دیوار به‌صورت منحنی رسم شود. این مرحله به شما این امکان را می‌دهد که از خطوط منحنی در طراحی خود بهره ببرید.

3. تعیین نقطه پایان

در این مرحله، شما باید نقطه پایان دیوار منحنی را مشخص کنید. بعد از کشیدن دیوار، روی نقطه پایانی کلیک کنید تا دیوار به‌طور کامل ترسیم شود. دقت کنید که نقطه پایان دقیقاً همان جایی باشد که دیوار باید خاتمه یابد تا از هرگونه اشتباه جلوگیری شود. این کار به شما کمک می‌کند تا طراحی دقیق و منظم‌تری داشته باشید.

4. تنظیمات دیوار

پس از ترسیم دیوار، ممکن است بخواهید تنظیمات مربوط به دیوار را تغییر دهید. این تنظیمات شامل ارتفاع، ضخامت، نوع مواد استفاده شده در دیوار و دیگر جزئیات آن است. برای انجام این تغییرات، روی دیوار کلیک کرده و گزینه‌های مختلف را از منوی ویژگی‌ها انتخاب کنید.

به این ترتیب می‌توانید دیوار منحنی خود را به دقت تنظیم کنید. این مرحله به شما این امکان را می‌دهد که دیوار را با توجه به نیاز پروژه خود، بهینه‌سازی کنید.

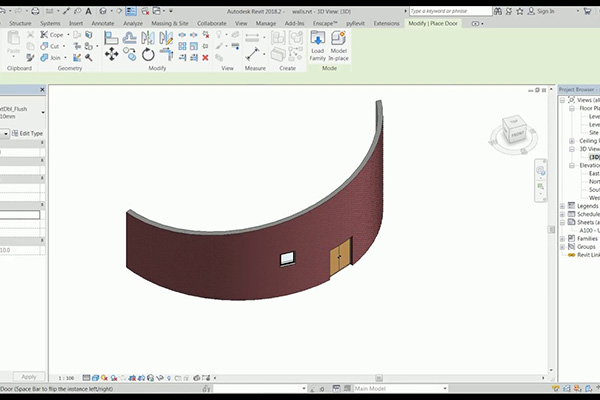

ترسیم دیوار منحنی با استفاده از ابزار Mass

یکی از روش‌های دیگر برای ترسیم دیوار منحنی، استفاده از ابزار Mass است. این ابزار به شما امکان می‌دهد تا شکل‌های پیچیده‌تری را ایجاد کرده و سپس دیوارهای منحنی را بر اساس این شکل‌ها ترسیم کنید. برای این کار، ابتدا باید یک Mass بسازید که شامل منحنی‌های مورد نظر شما باشد.

سپس ابزار دیوار را انتخاب کنید و دیوار را در امتداد خطوط منحنی Mass ترسیم کنید. اگر قصد طراحی های پیچیده و دقیق هم داشته باشین این برنامه به شدت کاربردی می باشد. همچنین، با این روش می‌توانید کنترل دقیق‌تری بر هندسه دیوارها داشته باشید و از آن در طراحی‌های ارگانیک و پیچیده استفاده کنید. ابزار Mass در Revit به شما کمک می‌کند تا حتی در پروژه‌های بزرگ و پرجزئیات، شکل‌های منحنی را با دقت و کارایی بیشتری ترسیم کنید.

کلام آخر

ترسیم دیوار منحنی در نرم‌افزار رویت، ابزاری قدرتمند در اختیار طراحان قرار می‌دهد تا پروژه‌های معماری منحصربه‌فرد و پیچیده را با دقت بالا طراحی کنند. با یادگیری مراحل صحیح ترسیم دیوار منحنی در رویت، طراحان می‌توانند از امکانات نرم‌افزار برای بهبود طراحی و افزایش بهره‌وری استفاده کنند.

در نهایت، استفاده از ابزارهای پیشرفته‌ای مانند Mass، طراحان را قادر می‌سازد تا پیچیده‌ترین طرح‌ها را به‌سادگی در نرم‌افزار رویت پیاده‌سازی کنند. ممنون که تا این قسمت از مقاله با ما همراه بودید.
