کشیدن داکت در رویت
کشیدن داکت در رویت

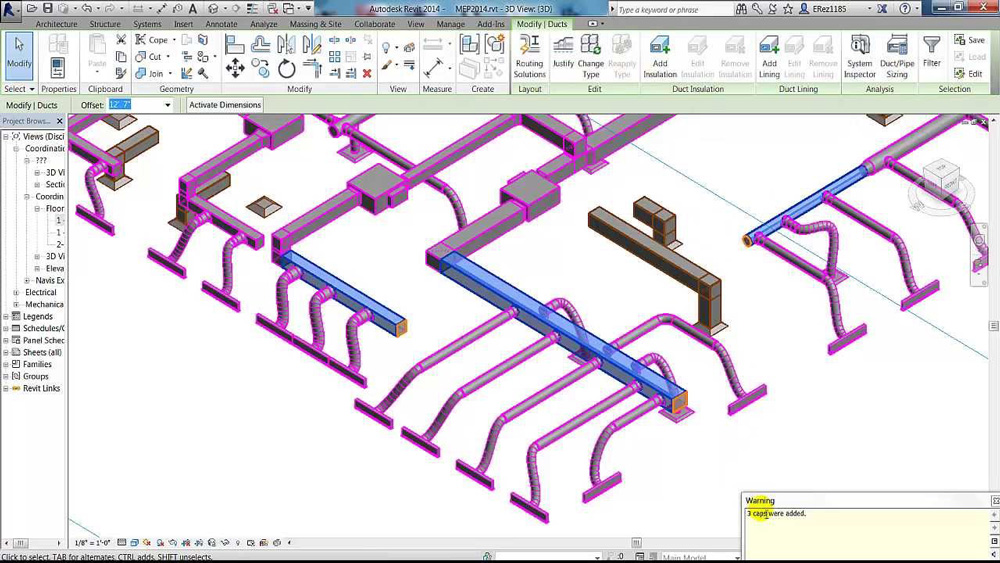

کشیدن داکت در رویت یکی از نقاط قوت نرم افزار رویت به حساب می آید، چرا که به کمک نرم افزار رویت می توان مراحل ترسیم داکت را به خوبی و با کیفیت بالایی انجام داد. به طور کلی سه نوع کانال یا داکت در تاسیسات وجود دارد که عبارتند از کانال های با مقطع مربعی شکل که طول و عرض آنها برابر است، کانال های دایره ای شکل و کانال های با مقطع بیضی شکل، که هر سه مدل توسط رویت قابل مدل سازی و ترسیم است. رویت با کیفیت بالایی روند مدل سازی داکت را انجام می دهد و طراحی و محاسبه کانال را نیز می توان با دقت بالا به وسیله این نرم افزار انجام داد.
کشیدن داکت در رویت یکی از مباحث مهم و کلیدی در آموزش رویت مپ می باشد و مهندسینی که قصد آموزش رویت تاسیسات مکانیکی را دارند، باید به خوبی آن را یاد بگیرند. کانال کشی یا کشیدن داکت در رویت اصولی مشابه با لوله کشی در رویت دارد و اجرای بی نقص آن، مستلزم رعایت نکات و مواردی است که در این مقاله از وبلاگ دکتر رویت قصد داریم تا این نکات و موارد را به شما آموزش دهیم.
ایجاد یا طراحی داکت به چه معناست؟
ایجاد یا طراحی داکت در واقع فرآیندی است که جهت انتقال هوای گرم یا سرد و نیز انتقال هوا به صورت تهویه بدون گرمایش و سرمایش، طراحی و اجرا می گردد. کاهش افت فشار، کاهش سر و صدا و جلوگیری از انتقال لرزش، از مهمترین نکاتی است که در پروسه طراحی و مدلسازی یک کانال تهویه مطبوع اعمال می شود.
طراحی داکت ممکن است فقط شامل یک مسیر رفت یا یک مسیر برای ورود هوا باشد، همانند کانال کشی برای ساختمان هایی که از کولر آبی جهت تهویه سرمایشی در تابستان بهره می برند. در سیستم های تهویه مطبوع پیشرفته، سیستم کانال کشی دارای یک مسیر برگشت یا خروج هوا می باشد که این مسیر برای ورود یا بازگشت هوای داخل ساختمان به دستگاه تهویه مطبوع ایجاد می شود.
به طور کلی ترسیم داکت یکی از مهمترین بخش های آموزش رویت مپ به شمار می رود و مهندسین تاسیسات باید یادگیری مقوله ترسیم داکت در رویت را کاملا جدی گرفته و در پروسه آموزش رویت، این مبحث را به خوبی و به صورت اصولی فرا بگیرند.
مراحل کشیدن داکت در رویت
- ابتدا باید به محیط برنامه رویت مپ وارد شوید.
- سپس از تب systems، گزینه Duct (داکت) را انتخاب کنید.
- در Duct آپشن های زیادی از جمله محاسبات جریان داخل داکت برای طراحی سایز و طول داکت وجود دارد که انجام این محاسبات فرآیندی پیچیده و تخصصی است. ما در این مقاله با فرض انجام تمام محاسبات، به آموزش مراحل ترسیم داکت در رویت می پردازیم.
جهت آموزش نحوه محاسبه افت فشار کانال در رویت اینجا کلیک کنید.
- بعد از انتخاب داکت از تب سیستم، به منوی properties رفته و از تب system type نوع داکت ترسیمی خود را مشخص کنید. (کانال هوای تازه، کانال تخلیه هوا، کانال هوای رفت، کانال هوای برگشت)
- همان گونه که در شکل بالا مشاهده می کنید، بعد از انتخاب نوع داکت ترسیمی خود و قبل از آغاز ترسیم، جنس داکت خود را از منوی properties با توجه به گزینه های موجود انتخاب می کنید.
- بعد از انتخاب گزینه sysem type و تعیین جنس داکت، قبل از آغاز ترسیم باید به نکاتی دقت کنیم. توجه داشته باشید که در تعیین ارتفاع و عرض داکت، باید محاسبات دقیقی را انجلم دهید. در شکل زیر به ترتیب فلش های آبی، قرمز و سبز، عرض کانال، ارتفاع کانال و ارتفاع از کف را نشان می دهند.
- شما در زمان ترسیم باید مشخص کنید که ارتفاع داکت تا کف، از کجای داکت باید محاسبه شود، یعنی از زیر، وسط یا بالای کف محاسبه شود. (Bottom ، Middle و Top)
- برای تنظیم ارتفاع داکت باید به منوی properties رفته و در قسمتVertical Justification گزینه مد نظر خود را انتخاب کنید، توجه داشته باشید که در اکثر مواقع، ارتفاع داکت تا کف، از زیر یعنی Bottom محاسبه می شود. پس دقت کنید موقع ترسیم داکت، گزینه درست را انتخاب کنید.
نکته: ممکن است هنگام قطع ترسیم، گزینه انتخابی شما تغییر کند که شما باید به این مساله توجه داشته باشید و آن را مجددا به حالت قبل برگردانید.
چگونه کشیدن داکت در رویت را یاد بگیریم؟
همان طور که گفتیم، ترسیم داکت در رویت یکی از مهمترین بخش های آموزش Revit mep می باشد و برای یادگیری دقیق آن شما باید یا مجموعه ای از آموزش تصویری رویت مپ را تهیه کنید و یا در یک دوره آموزش رویت تاسیسات شرکت نمایید. آموزشگاه دکتر رویت جهت سهولت کار مهندسین تاسیسات، اقدام به برگزاری انواع دوره های آموزش رویت مپ در آموزشگاه و ارائه انواع پکیج آموزش رویت مپ در بخش فروشگاه سایت دکتر رویت نموده است.
