کی نوت (Keynote) در رویت | مزایا، کاربرد و نحوه استفاده
در فرآیند طراحی و اجرای پروژه‌های ساختمانی، مدیریت اطلاعات و مستندسازی جزئیات اهمیت زیادی دارد، زیرا مدیریت صحیح اطلاعات به کاهش هزینه‌ها، افزایش کیفیت و بهبود زمان‌بندی پروژه‌ها کمک می‌کند. یکی از ابزارهای کاربردی در نرم‌افزار رویت که به سازمان‌دهی اطلاعات کمک می‌کند، کی نوت (Keynote) است.
این قابلیت نقش مهمی در پروژه‌های مبتنی بر مدل‌سازی اطلاعات ساختمان (BIM) ایفا می‌کند و باعث افزایش دقت، کاهش خطای انسانی و تسریع در روند مستندسازی می‌شود. در ادامه این مقاله، به بررسی مفهوم کی نوت، کاربردها، نحوه استفاده و مزایای آن در Revit خواهیم پرداخت.
کی نوت چیست و چه اهمیتی در پروژه‌های BIM دارد؟
Keynote یک سیستم برچسب‌گذاری در رویت است که برای مدیریت اطلاعات و استانداردسازی جزئیات عناصر مدل‌سازی‌شده استفاده می‌شود و با استفاده از آن می‌توان اطلاعات دقیق‌تری را در نقشه‌ها ارائه کرد. این ابزار امکان تعریف و اختصاص کدها و توضیحات استاندارد را به عناصر مختلف پروژه فراهم می‌کند. اگر پکیج آموزش رویت را تهیه و در حال یادگیری آن هستید و یا آن را قبلا فرا گرفته اید، باید با مفهوم کی نوت در رویت به شکلی عمیق تر آشنا شوید.
در پروژه‌های BIM، مدیریت اطلاعات و استانداردسازی داده‌ها اهمیت زیادی دارد. Keynote کمک می‌کند تا اطلاعات فنی، مصالح، تجهیزات و سایر جزئیات پروژه به‌صورت متمرکز و منظم در دسترس تیم‌های طراحی، اجرا و نظارت قرار گیرد. این روش باعث بهینه‌سازی ارتباطات، جلوگیری از مغایرت‌ها و افزایش دقت مستندسازی می‌شود.

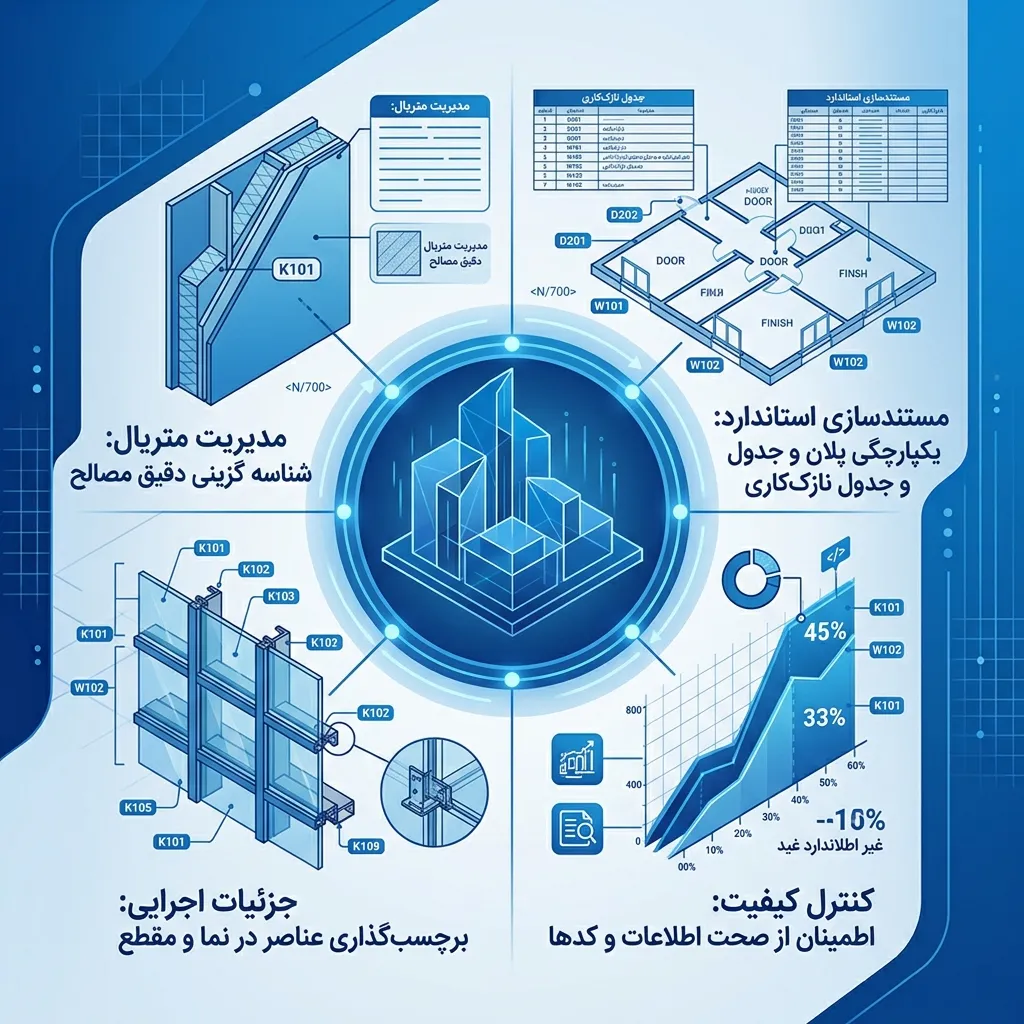

کاربردهای کی نوت در پروژه‌های ساختمانی
در پروژه‌های ساختمانی، عناصر معماری مانند دیوارها، درها، پنجره‌ها و سقف‌ها نیاز به مشخصات فنی دقیق دارند. Keynote این امکان را فراهم می‌کند.
مدیریت مصالح و متریال‌ها
در پروژه‌های ساختمانی، مصالح مختلفی استفاده می‌شود که هرکدام دارای مشخصات فنی و استانداردهای خاصی هستند و مدیریت صحیح آن‌ها می‌تواند تاثیر بسزایی در کیفیت و دوام ساختمان داشته باشد. Keynote امکان دسته‌بندی و مستندسازی این اطلاعات را فراهم می‌کند و با استفاده از آن، می‌توان به راحتی اطلاعات مربوط به هر متریال را در دسترس داشت. با استفاده از این قابلیت، می‌توان مشخصات مصالح مانند نوع، برند، استاندارد و روش اجرای آن‌ها را مستندسازی کرد.
مدیریت تجهیزات و تأسیسات
المان‌های تأسیساتی و تجهیزات مکانیکی، الکتریکی و لوله‌کشی نیز نیاز به مستندسازی دقیق دارند تا در مراحل نصب و نگهداری، اطلاعات لازم در دسترس باشند. کی نوت به معماران و مهندسان این امکان را می‌دهد که اطلاعات تجهیزات مانند ظرفیت، مدل، روش نصب و استانداردهای مربوطه را به‌طور دقیق در مدل Revit ذخیره کنند.
مستندسازی و گزارش‌گیری پروژه
یکی از مهم‌ترین چالش‌های پروژه‌های ساختمانی، تهیه مستندات فنی و گزارش‌های اجرایی دقیق و به‌روز است که می‌تواند زمان‌بر و مستلزم دقت بالا باشد. Keynote فرآیند مستندسازی را استاندارد و خودکار می‌کند و امکان استخراج گزارش‌های دقیق و جامع از مشخصات پروژه را فراهم می‌آورد. این ویژگی به مهندسان کمک می‌کند تا بدون نیاز به ویرایش‌های مکرر، اطلاعات به‌روز را به‌صورت خودکار در نقشه‌ها و مستندات پروژه نمایش دهند.
نحوه استفاده از کی نوت (Keynote) در رویت
برای استفاده از Keynote در Revit، در ادامه به بررسی مراحل استفاده از آن می‌پردازیم.
1. ایجاد و ویرایش فایل Keynot
Keynote در Revit از طریق یک فایل متنی (TXT) مدیریت می‌شود که شامل لیستی از کدهای اختصاصی و توضیحات مرتبط است. برای ایجاد این فایل، ابتدا یک فایل TXT جدید ایجاد کنید. سپس کدهای مورد نظر را به همراه توضیحات مرتبط در آن وارد کنید. در نهایت، فایل را ذخیره کرده و آماده بارگذاری در Revit کنید.
2. بارگذاری فایل Keynote در پروژه Revit
پس از ایجاد فایل Keynote، باید آن را در پروژه رویت بارگذاری کنید. برای این کار، به تب Annotate بروید و روی گزینه Keynoting Settings کلیک کنید. در پنجره باز شده، مسیر فایل TXT ایجاد شده را مشخص کنید. تنظیمات مورد نیاز را اعمال کرده و فایل را تایید کنید. با این کار، کدهای Keynote در پروژه رویت شما قابل دسترس خواهند بود.
3. اختصاص Keynote به عناصر مدل
پس از بارگذاری فایل Keynote، می‌توانید کدهای مربوطه را به عناصر مدل اختصاص دهید. برای این کار، به تب Annotate بروید و ابزار Keynote Tag را انتخاب کنید. سپس روی المان مورد نظر کلیک کنید و کد مرتبط را از لیست انتخاب کنید. با این کار، کد Keynote به المان مورد نظر اختصاص داده می‌شود و می‌توانید از آن در نقشه‌ها و جداول استفاده کنید.
4. استفاده از Keynote Tag برای نمایش اطلاعات
Keynote Tag یکی از ابزارهای حاشیه‌نویسی در رویت است که اطلاعات اختصاص‌یافته به المان‌ها را نمایش می‌دهد. با استفاده از این ابزار، می‌توانید کدهای Keynote را مستقیماً روی نقشه‌های فنی مشاهده کنید. این کار به شما کمک می‌کند تا به سرعت و به آسانی اطلاعات مربوط به هر المان را در نقشه‌ها پیدا کنید.
5. ایجاد جداول و لیست‌ها بر اساس Keynote
یکی از ویژگی‌های مهم Keynote، امکان ایجاد جداول خودکار بر اساس اطلاعات ثبت‌شده در پروژه است. برای این کار، به تب View بروید و گزینه Schedule/Quantities را انتخاب کنید. سپس Keynote Schedule را ایجاد کنید و پارامترهای مورد نظر را برای نمایش اطلاعات انتخاب کنید. با این کار، یک جدول خودکار ایجاد می‌شود که شامل تمام کدهای Keynote و اطلاعات مربوط به آن‌ها است. این جدول می‌تواند به شما در مدیریت و مستندسازی اطلاعات پروژه کمک کند.
مزایای مهم کی نوت (Keynote) در رویت
Keynote در رویت مزایای متعددی دارد که در ادامه به برخی از آن‌ها می‌پردازیم.
دقت و کاهش خطای انسانی
Keynote با ایجاد یک سیستم استاندارد برای اطلاعات پروژه و حذف نیاز به ورود دستی مکرر داده‌ها، از خطاهای ناشی از ورود دستی داده‌ها جلوگیری می‌کند و اطمینان حاصل می‌کند که تمامی اعضای تیم به اطلاعات یکسانی دسترسی دارند، که این امر منجر به کاهش دوباره‌کاری‌ها و افزایش دقت کلی پروژه می‌شود.
صرفه‌جویی در زمان و هزینه‌ها
با خودکارسازی و بهینه‌سازی فرآیند مستندسازی و گزارش‌گیری، Keynote به کاهش زمان و هزینه‌های مربوط به مدیریت اطلاعات پروژه کمک می‌کند، در نتیجه تیم‌ها می‌توانند زمان بیشتری را به جنبه‌های خلاقانه و حل مسائل پیچیده اختصاص دهند.
به‌روزرسانی خودکار اطلاعات
Keynote Tagها و جداول مرتبط به‌طور خودکار با هرگونه تغییر در اطلاعات پروژه به‌روزرسانی می‌شوند، که این امر از بروز مغایرت‌های اطلاعاتی جلوگیری کرده و دقت اطلاعات را تضمین می‌کند و از صرف زمان و هزینه برای اصلاح اشتباهات احتمالی جلوگیری می‌کند.
مدیریت متمرکز اطلاعات پروژه
Keynote امکان مدیریت یکپارچه اطلاعات پروژه را فراهم می‌کند، به طوری که تمامی داده‌های مرتبط با مصالح، تجهیزات و سایر جزئیات در یک فایل مرکزی ذخیره می‌شوند و به راحتی قابل دسترس هستند، این ویژگی به مدیران پروژه کمک می‌کند تا به سرعت به اطلاعات مورد نیاز دسترسی پیدا کرده و تصمیمات بهتری اتخاذ کنند.
قابلیت اشتراک‌گذاری و همکاری
Keynote اشتراک‌گذاری اطلاعات را در پروژه‌های گروهی تسهیل می‌کند و از بروز تداخل و ناسازگاری اطلاعات بین تیم‌های مختلف جلوگیری می‌نماید و به این ترتیب، هماهنگی و کارایی تیم‌ها را افزایش می‌دهد، که این امر به ویژه در پروژه‌های بزرگ و پیچیده با تیم‌های متعدد اهمیت دارد.
استانداردسازی اطلاعات و افزایش کیفیت پروژه
Keynote با استفاده از استانداردهای مشخص برای ثبت اطلاعات پروژه، به افزایش کیفیت مستندات و بهبود اجرای پروژه کمک می‌کند و این اطمینان را می‌دهد که پروژه مطابق با الزامات و استانداردهای مورد نظر به پیش می‌رود.
سخن نهایی
Keynote یکی از ابزارهای قدرتمند در رویت است که به استانداردسازی، مستندسازی و مدیریت یکپارچه اطلاعات پروژه‌های ساختمانی کمک می‌کند و با ارائه یک روش سازمان‌یافته برای برچسب‌گذاری و حاشیه‌نویسی عناصر، امکان مدیریت دقیق‌تر و کارآمدتر اطلاعات را فراهم می‌سازد.
این قابلیت نه‌تنها باعث افزایش دقت و کاهش خطای انسانی می‌شود، بلکه فرآیند مستندسازی و گزارش‌گیری را نیز بهینه‌سازی می‌کند. با استفاده صحیح از Keynote، معماران، مهندسان و مدیران پروژه می‌توانند کیفیت پروژه‌های خود را افزایش داده و بهره‌وری تیم‌های اجرایی را بهبود بخشند، در نتیجه پروژه‌ها با کیفیت بالاتر، در زمان کوتاه‌تر و با هزینه کم‌تر به اتمام می‌رسند.
