ابعاد BIM چیست؟ راهنمای کامل ۳D تا ۷D و تفاوت آن با LOD

عبارت «ابعاد BIM» در نگاه اول شاید مفهوم روشنی منتقل نکند. خیلی‌ها فکر می‌کنند منظور همان طول و عرض و ارتفاع است. اما در دنیای مدل‌سازی اطلاعات ساختمان (Building Information Modeling)، آنچه نتیجه را رقم می‌زند داده‌ها هستند، نه خود شکل ظاهری مدل. به همین دلیل برای فهمیدن ابعاد BIM باید کمی با منطق داده‌ها در این حوزه آشنا شویم.

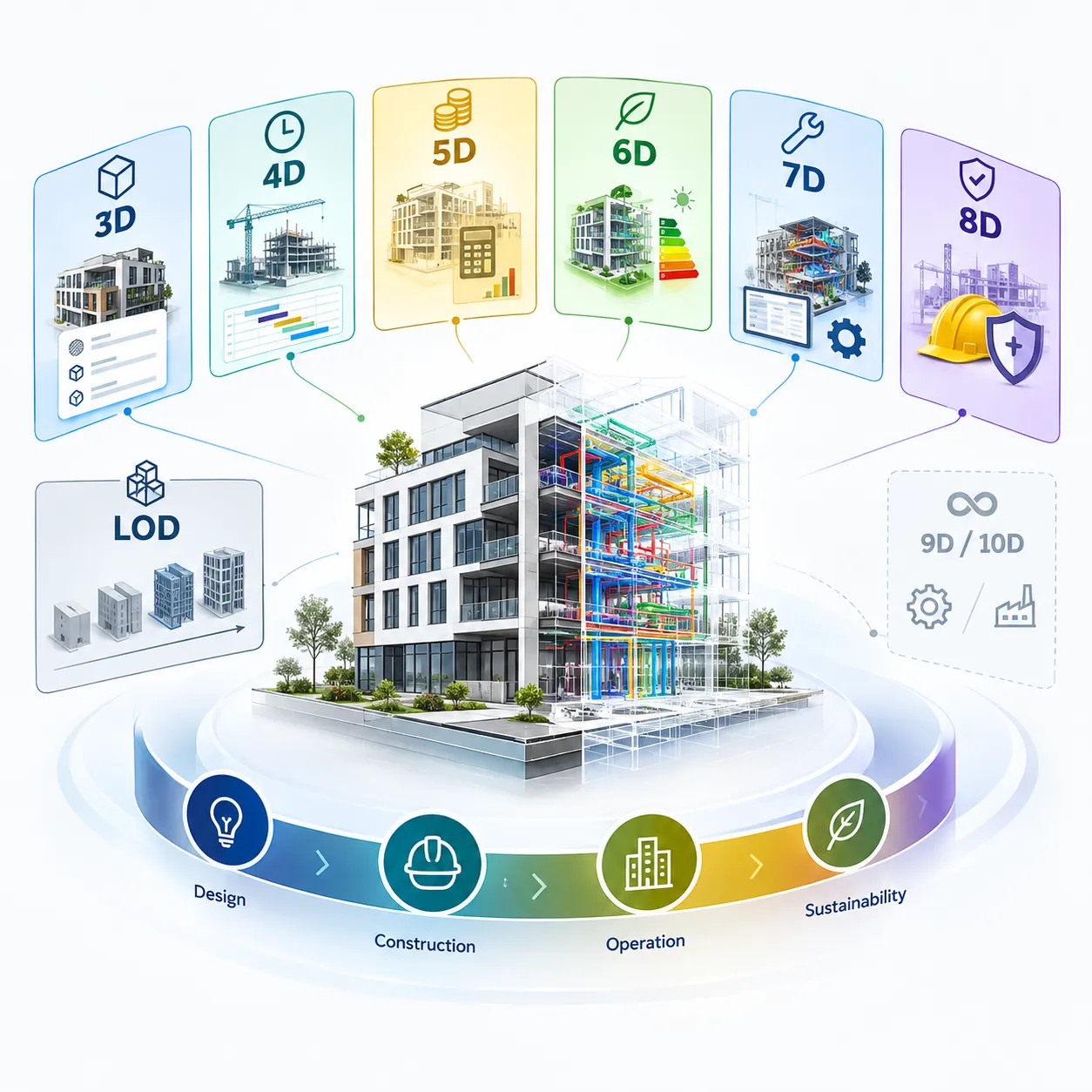

ابعاد BIM در واقع لایه‌های اطلاعاتی هستند که به‌تدریج روی مدل هندسی ساختمان سوار می‌شوند. هر بُعد جدید به یک پرسش مهم پاسخ می‌دهد: ساختمان چه شکلی است؟ کِی ساخته می‌شود؟ چقدر هزینه دارد؟ چقدر انرژی مصرف می‌کند؟ و بعد از تحویل چطور نگهداری می‌شود؟

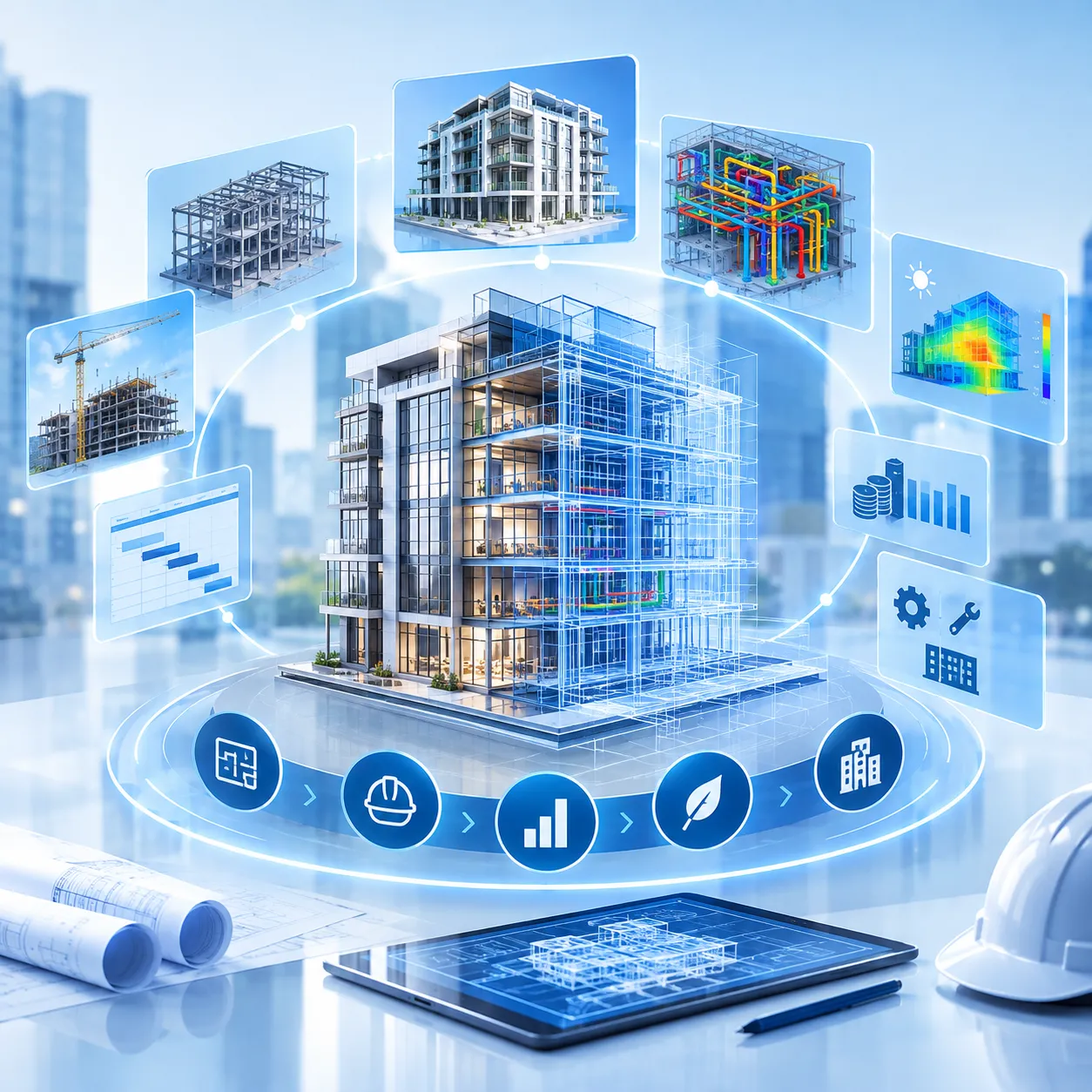

BIM دقیقاً چیست؟

پیش از ورود به ابعاد، بهتر است تعریف پایه را مرور کنیم. BIM یک فرایند مدیریت اطلاعات است که بر پایه مدل دیجیتال هوشمند ساختمان شکل می‌گیرد.

استاندارد بین‌المللی ISO 19650 همین رویکرد را چارچوب‌بندی کرده و مدیریت اطلاعات را در کل چرخه عمر یک دارایی ساختمانی، از طراحی تا بهره‌برداری، پوشش می‌دهد. نکته مهم این است که BIM فقط یک نرم‌افزار نیست. نرم‌افزارهایی مثل Revit یا ArchiCAD ابزار آن هستند، اما اصل ماجرا نحوه تولید، تبادل و استفاده از اطلاعات است.

بُعد سوم (3D): هندسه و مدل هوشمند

پایه همه ابعاد دیگر، مدل سه‌بعدی است. اما تفاوت اصلی آن با یک مدل سه‌بعدی معمولی در این است که هر عنصر، مثل دیوار، ستون یا تیر، علاوه بر شکل، اطلاعات هم دارد: جنس، ابعاد، مقاومت، سازنده و مشخصات فنی.

مزیت عملی این بُعد، هماهنگی بین رشته‌های مختلف است. وقتی مدل معماری، سازه و تأسیسات روی هم قرار می‌گیرند، می‌توان تداخل‌ها را پیش از اجرا پیدا کرد. مثلاً کانال تهویه‌ای که از وسط یک تیر عبور می‌کند. به این کار تشخیص تداخل (Clash Detection) می‌گویند و اصلاح آن روی کاغذ بسیار ارزان‌تر از اصلاحش در کارگاه است.

بُعد چهارم (4D): زمان

در بُعد چهارم، مدل به برنامه زمان‌بندی پروژه متصل می‌شود. برنامه‌ای که معمولاً در نرم‌افزارهایی مثل MS Project یا Primavera نوشته شده، به اجزای مدل لینک می‌شود و می‌توان مراحل ساخت را به‌صورت انیمیشن دید.

کاربردهای 4D شامل این موارد است:

• شبیه‌سازی توالی اجرا و پیدا کردن تعارض‌های زمانی
• برنامه‌ریزی چیدمان کارگاه و محل انبار مصالح
• ارزیابی اثر تأخیرها بر کل پروژه

بُعد پنجم (5D): هزینه

بُعد پنجم، اطلاعات هزینه را به مدل اضافه می‌کند. از آنجا که هر عنصر مدل کمیت مشخصی دارد، متره و برآورد را می‌توان به‌طور نیمه‌خودکار از خود مدل استخراج کرد. نتیجه این است که اگر طراح یک مصالح را عوض کند، اثر آن روی بودجه خیلی سریع دیده می‌شود.

بر اساس گزارش‌های ملی BIM که NBS (مؤسسه ملی مشخصات ساختمانی بریتانیا) منتشر می‌کند، بخش قابل‌توجهی از کاربران BIM حداقل برخی از این قابلیت‌ها را به کار می‌برند، هرچند میزان به‌کارگیری 4D و 5D همچنان از 3D کمتر است.

بُعد ششم (6D): پایداری و انرژی؟ یا بهره‌برداری؟

اینجا باید صادق باشیم: تعریف بُعد ششم در منابع مختلف یکسان نیست. رایج‌ترین تعریف، آن را به تحلیل‌های پایداری و انرژی مربوط می‌کند: شبیه‌سازی مصرف انرژی، نور روز، رد پای کربن و ارزیابی چرخه عمر (LCA).

این تحلیل‌ها در دریافت گواهی‌های ساختمان سبز مثل LEED کمک می‌کنند. در مقابل، برخی منابع 6D را همان مدیریت بهره‌برداری تعریف می‌کنند و 7D را به پایداری اختصاص می‌دهند.

پس وقتی در یک قرارداد یا RFP به عبارت «BIM 6D» برخوردید، حتماً تعریف مورد نظر طرف مقابل را بپرسید.

بُعد هفتم (7D): مدیریت تأسیسات و بهره‌برداری

بیشترین هزینه عمر یک ساختمان معمولاً در مرحله بهره‌برداری صرف می‌شود، نه ساخت. بُعد هفتم برای همین مرحله است. مدل نهایی (as-built) همراه با اطلاعات تجهیزات، گارانتی‌ها، دفترچه‌های راهنما و برنامه نگهداری به مالک تحویل داده می‌شود تا مدیریت تأسیسات (Facility Management) راحت‌تر شود.

بعد هشتم (8D)

بعد هشتم BIM یا 8D BIM معمولاً به موضوع ایمنی، سلامت و مدیریت ریسک در پروژه‌های ساختمانی (Safety & Risk Management) مربوط می‌شود.

در این رویکرد، اطلاعات ایمنی و خطرات احتمالی پروژه به مدل BIM و فرایندهای اجرایی متصل می‌شوند تا پیش از شروع عملیات، خطرات شناسایی و کنترل شوند.

ابعاد 9 و ۱۰: هنوز استاندارد نشده‌اند

گاهی در مقالات از ابعاد بالاتر هم صحبت می‌شود: 9D برای ساخت ناب (Lean Construction) و 10D برای صنعتی‌سازی ساخت. این تعاریف رسمی و استانداردشده نیستند و بیشتر در ادبیات تجاری و آموزشی دیده می‌شوند.

جمع‌بندی

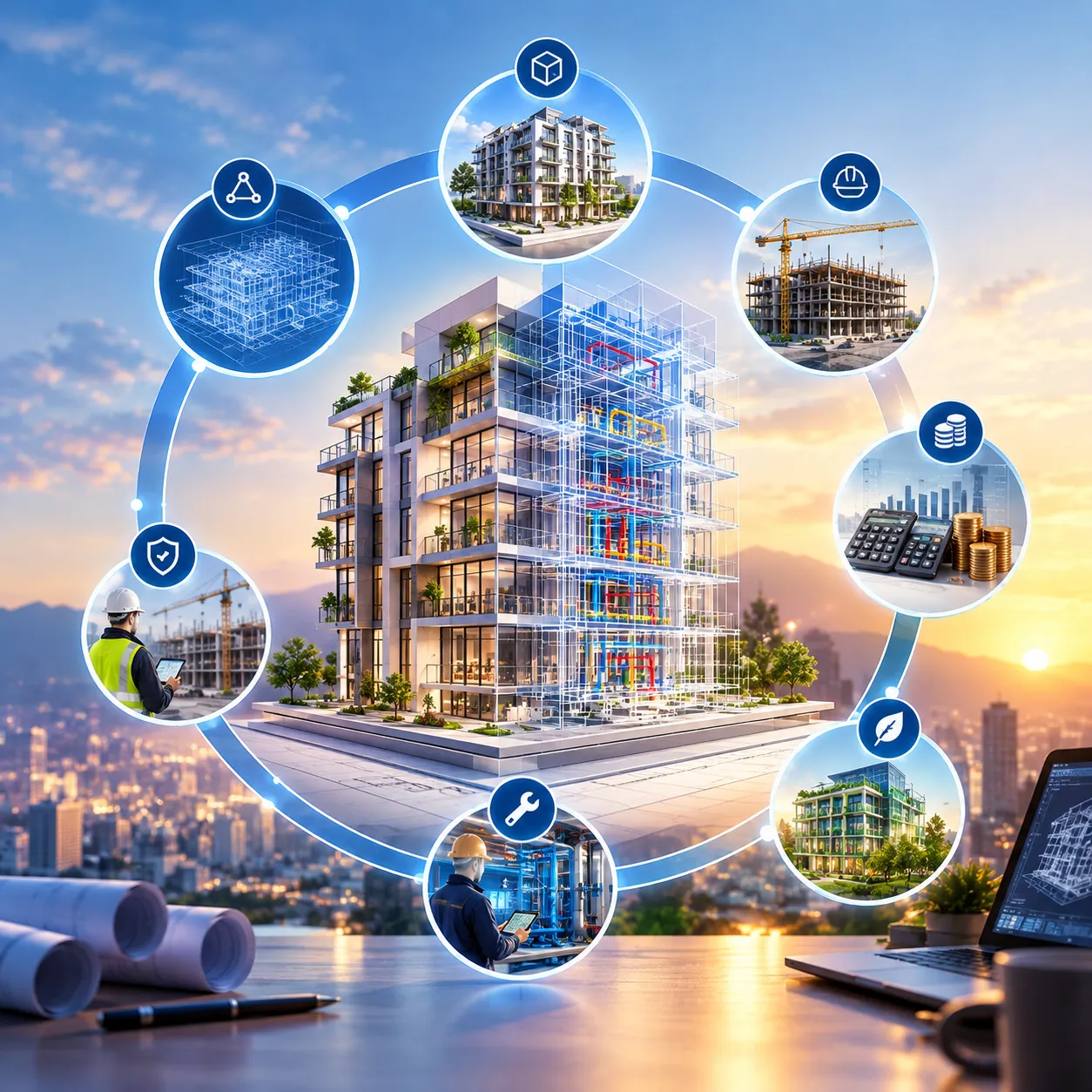

ابعاد BIM مسیری از «مدل هوشمند» به «مدیریت کامل چرخه عمر ساختمان» است: ۳D برای هندسه، 4D برای زمان، 5D برای هزینه، 6D برای پایداری (یا بهره‌برداری، بسته به منبع) و 7D برای مدیریت تأسیسات. LOD هم معیاری جداست و دقت مدل را می‌سنجد. اگر این دو مفهوم را از هم تفکیک کنید، هم در انتخاب خدمات BIM و هم در نوشتن شرح خدمات پروژه تصمیم‌های بهتری خواهید گرفت.
