آموزش مراحل طراحی روف گاردن با رویت
روف گاردن یا بام سبز یکی از راهکارهای نوین در معماری است که به بهبود کیفیت زندگی شهری، کاهش آلودگی و افزایش زیبایی ساختمان‌ها کمک می‌کند. طراحی اصولی بام سبز نیازمند دقت و توجه هم‌زمان به عوامل سازه‌ای، تأسیساتی و زیبایی‌شناختی است. ساخت این سازه ها با طراحی هایی همراه است که برای این مورد باید از طراحی روف گاردن با رویت بیشتر بگوییم تا شما با یکی از معتبر ترین ها در این حوزه آشنا بشوید.
نرم‌افزار Autodesk Revit به‌عنوان یکی از بهترین ابزارهای مدل‌سازی اطلاعات ساختمان (BIM)، امکان مدل‌سازی دقیق و حرفه‌ای بام سبز را فراهم می‌آورد. در ادامه، مراحل گام‌به‌گام این فرآیند را بررسی می‌کنیم.
مزایای مدل‌سازی بام سبز در رویت
استفاده از رویت برای این نوع پروژه‌ها چند مزیت کلیدی دارد:
- مدل‌سازی سه‌بعدی دقیق: لایه‌های سازه‌ای، سیستم زهکشی و پوشش گیاهی به‌طور دقیق قابل مدل‌سازی هستند.
- هماهنگی بین رشته‌ای: تأثیر بام سبز بر سازه و تأسیسات به‌راحتی قابل بررسی است و تداخل بین بخش‌های مختلف پروژه کاهش می‌یابد.
- ویرایش سریع: می‌توان گزینه‌های مختلف طراحی را آزمود و به‌سرعت تغییرات را اعمال کرد.
- خروجی حرفه‌ای: نقشه‌های اجرایی، جزئیات فنی و رندرهای باکیفیت برای ارائه به کارفرما آماده می‌شود.
اکستنسیو یا اینتنسیو؛ کدام نوع بام سبز مناسب پروژه شماست؟
پیش از شروع مدل‌سازی، باید نوع بام سبز مشخص شود، چون این انتخاب مستقیماً روی بار وارد بر سازه و ضخامت لایه‌ها اثر می‌گذارد:
- اکستنسیو (Extensive): خاک نازک (معمولاً ۵ تا ۱۵ سانتی‌متر)، گیاهان کم‌نیاز مانند سدوم، نگهداری کم و بار سازه‌ای سبک‌تر — مناسب بام‌هایی با ظرفیت باربری محدود.
- اینتنسیو (Intensive): خاک عمیق‌تر (بیش از ۳۰ سانتی‌متر)، امکان کاشت درخت و بوته، فضای نشیمن و مسیر — نیازمند سازه مقاوم‌تر و طراحی سازه‌ای دقیق‌تر.
مراحل طراحی روف گاردن با رویت
۱. ایجاد سقف و تنظیم شیب
از تب Architecture گزینه Roof را انتخاب و نوع سقف (Flat یا Sloped) را تعیین کنید. با ابزار Slope Arrow شیبی معادل ۱ تا ۲ درصد برای هدایت آب باران تنظیم کنید تا از آب‌ایستادگی روی بام جلوگیری شود. ضخامت سقف را بر اساس بار وارده مشخص کرده و با Finish Edit Mode مرحله را تمام کنید.

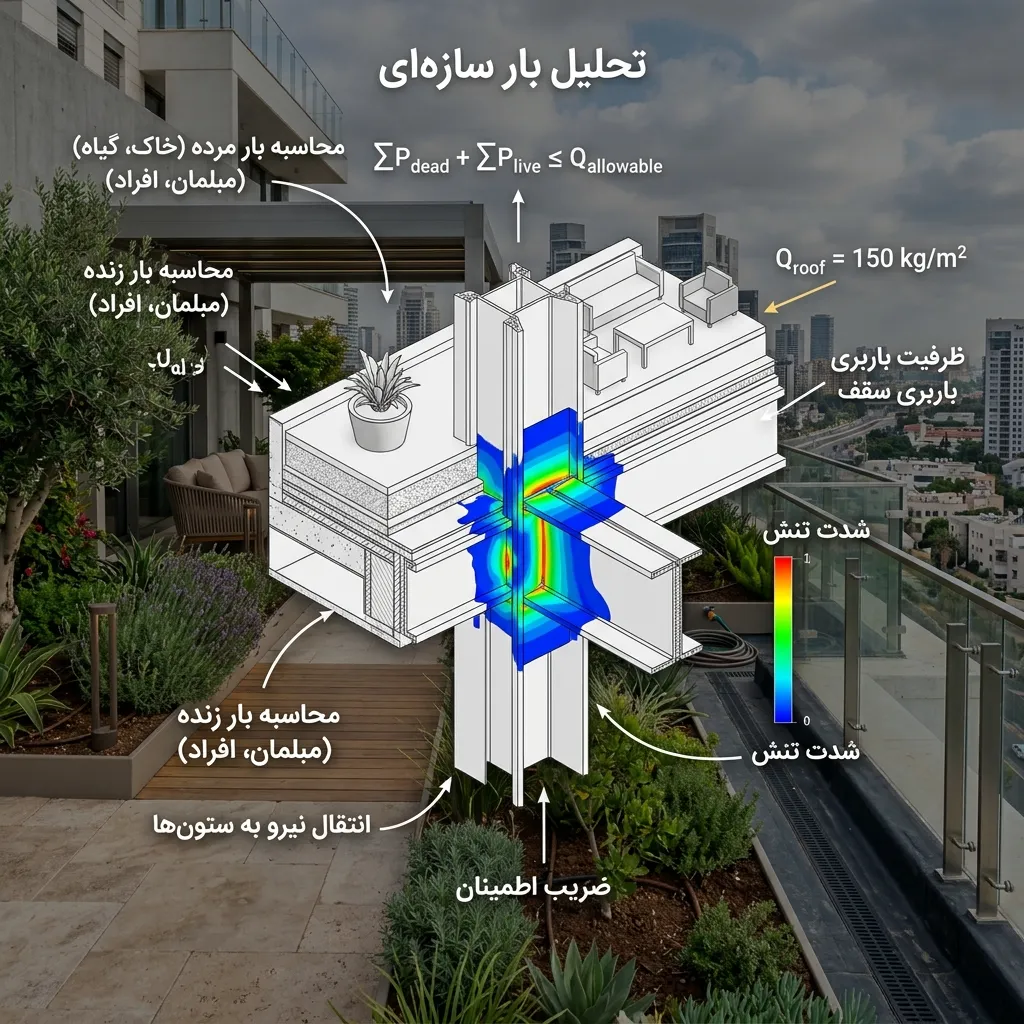

۲. بررسی بار سازه‌ای پیش از ادامه کار
این مرحله بیشتر مهندسی است تا نرم‌افزاری، اما نادیده گرفتنش خطرناک است. وزن ترکیبی خاک اشباع از آب، گیاهان، لایه‌های زهکشی و احتمالاً افراد یا مبلمان باید توسط مهندس سازه محاسبه و با ظرفیت باربری مجاز سقف (Dead Load و Live Load) تطبیق داده شود. نتیجه این محاسبات، ضخامت مجاز لایه خاک و نوع گیاهان قابل استفاده را در رویت مشخص می‌کند.
۳. ایجاد سطح توپوگرافی در طراحی روف گاردن با رویت
از تب Massing & Site گزینه Toposurface را انتخاب کنید و نقاط ارتفاعی را متناسب با شیب‌بندی موردنیاز تنظیم کنید. سپس با ابزار Modify Sub Elements جزئیات سطح را اصلاح کنید تا با طراحی کلی محوطه هماهنگ شود.
۴. افزودن لایه‌های تخصصی بام سبز
روی سقف کلیک کرده، Edit Type و سپس در بخش Structure گزینه Edit Assembly را باز کنید. لایه‌های زیر را به ترتیب از سازه به سمت رویه اضافه کنید:
- لایه عایق ضد رطوبت (Waterproofing / Root Barrier) برای جلوگیری از نفوذ ریشه و آب
- لایه زهکشی و فیلتراسیون (Drainage & Geotextile) برای هدایت آب اضافی
- لایه خاک کاشت، با ضخامتی که در مرحله بار سازه‌ای تعیین شد
ضخامت هر لایه را در تنظیمات Structure وارد کنید تا در برش‌ها و جزئیات اجرایی به‌درستی نمایش داده شود.
۵. انتخاب و قرار دادن گیاهان
از تب Insert گزینه Load Family را بزنید و از دسته Planting گیاهان و درختان موردنظر (متناسب با نوع اکستنسیو یا اینتنسیو) را بارگذاری کنید. با ابزار Component آن‌ها را در مکان مناسب قرار داده و ارتفاع و تراکم را برای جلوه‌ای طبیعی‌تر تنظیم کنید.
۶. طراحی مسیرها و فضاهای نشیمن
از تب Architecture گزینه Floor را انتخاب و متریال کف (چوب، سنگ، بتن) را برای مسیرها و نشیمن‌گاه‌ها تعیین کنید. برای ایمنی لبه‌های بام، از ابزار Railing در همان تب استفاده کنید.
۷. نورپردازی برای استفاده شبانه
خانواده‌های روشنایی محوطه از تب Insert > Load Family (دسته Lighting Fixtures) یا از پنل مربوطه در تب Systems بارگذاری می‌شوند. چراغ‌ها را در مسیرها، کنار گیاهان و نشیمن‌ها قرار داده و شدت و رنگ نور را در تنظیمات خانواده هماهنگ با فضا تنظیم کنید.
۸. مبلمان فضای باز
از تب Insert > Load Family بخش Furniture انواع مبلمان فضای باز (نیمکت، میز، صندلی) را بارگذاری کنید و با ابزارهای Move و Rotate در جای مناسب قرار دهید. متریال نهایی را از بخش Materials هماهنگ با طراحی کلی انتخاب کنید.
۹. تهیه خروجی و رندر نهایی
نمای موردنظر (3D View، Elevation یا Plan) را از تب View انتخاب و تنظیمات Visibility/Graphics را بر اساس نیاز اصلاح کنید. برای خروجی گرفتن از تب File گزینه Export و فرمت مناسب (PDF، DWG یا Image) را انتخاب کنید؛ برای رندر باکیفیت هم از تب View بخش Rendering استفاده کنید.
سخن پایانی
طراحی روف گاردن با رویت فرآیندی چندلایه است که فراتر از کار با منوهای نرم‌افزار، به شناخت انواع بام سبز، محاسبات سازه‌ای و مشخصات فنی لایه‌ها نیاز دارد. رعایت این نکات، هم به تولید مدلی دقیق در رویت کمک می‌کند و هم اطمینان می‌دهد که بام سبز نهایی، از نظر ایمنی و کارایی، اصولی اجرا شده است.
